• Présentation
Le petit Masterbox Q500L
|
Cooler Master Masterbox Q500L | |
|---|---|
| COULEUR | Gris |
| FAMILLE |
Desktop |
| DIMENSIONS (EN MM) |
386 x 230 x 381 |
| POIDS |
4 kg |
| MATÉRIAUX | Acier, plastique et acrylique |
| FORMATS DE CARTE |
ATX / Micro ATX / Mini ITX |
| BAIES 5,25″ | 0 |
| BAIES 3,5″ | 2 |
| BAIES 2,5″ | 4 (supports 3.5″ convertibles) |
| Slots PCI | 7 |
| RESTRICTIONS |
CPU : 160 mm GPU : 270/360 mm PSU : 180 mm |
| CONNECTIQUE EN FAÇADE | 2xUSB 3.0 / E/S jack audio |
| VENTILATION FOURNIE |
1 x 120 mm à l’arrière |
| PRIX OFFICIEL |
49,90 € |
Le Masterbox Q500L reste très compact pour un boîtier ATX. Posé sur ses petons, il mesure 386 mm de hauteur, 230 mm de largeur et 381 mm de profondeur. Nous sommes à peu près aux dimensions du Q300L. Son châssis est composé d’acier avec quelques points de plastique. C’est un poids plume puisqu’il n’excède pas les 4 kg à vide.

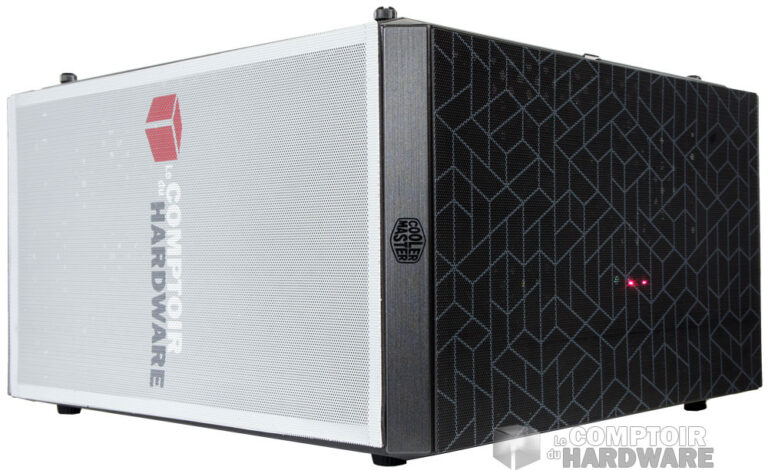

La partie avant est très ajourée. On y trouve une surface pleine de trous, protégée par un filtre à poussière alvéolé et aimanté. Des plaques de plastique permettent de protéger les tranches du boîtier. Celle située sur le haut est flanquée du logo de la marque. Sur le dessus on trouvera la même composition, à savoir un emplacement parsemé de trous et protégé par un filtre sur toute sa surface. En y regardant plus en détail, on remarquera sur le dessus les points marquant deux emplacements pour de la ventilation de 120 ou 140 mm.

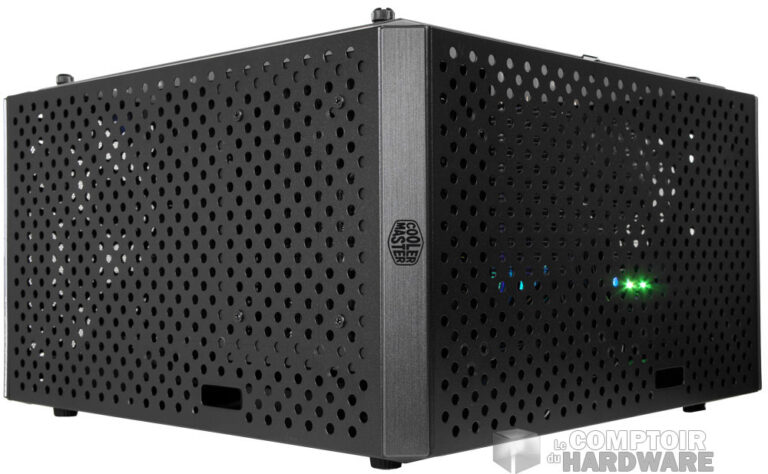

Le boîtier avec et sans ses filtres

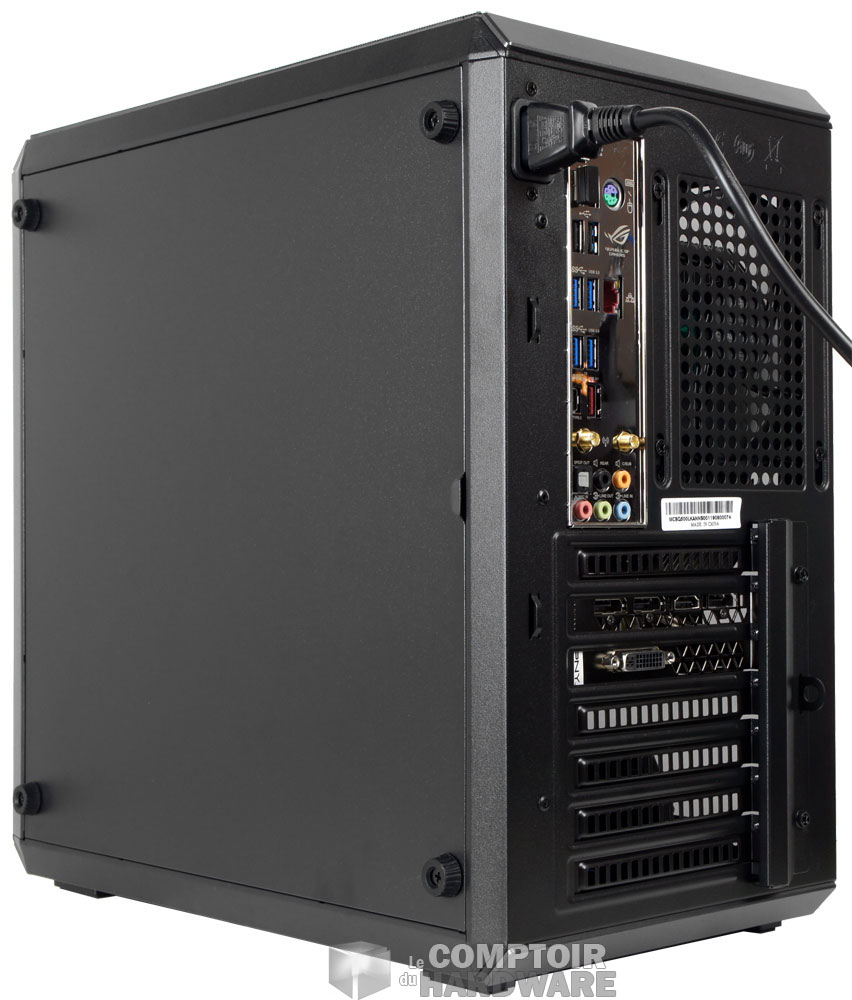

À l’arrière du châssis, pas d’emplacement pour le bloc d’alimentation. On trouve par contre un connecteur déporté qui nous laisse deviner que le bloc s’installe à l’intérieur. Nous voyons ensuite de ce côté sept slots d’extension -le boîtier étant compatible ATX- et l’emplacement de l’I/O Shield. Un espace réservé à un ventilateur est présent. Il est d’ailleurs occupé par un modèle de 120 mm, mais n’est pas compatible avec la taille au-dessus.
Nous voilà du côté des panneaux d’ouverture. Celui de droite est plein. Il est tenu par quatre vis à main qui servent également de support si vous préférez le faire basculer en mode desktop. Le panneau de gauche est un panneau en acrylique léger qui permet d’admirer l’intérieur de votre boîtier. Là encore, quatre vis à main sont présentes pour tenir l’ouvrant en place.

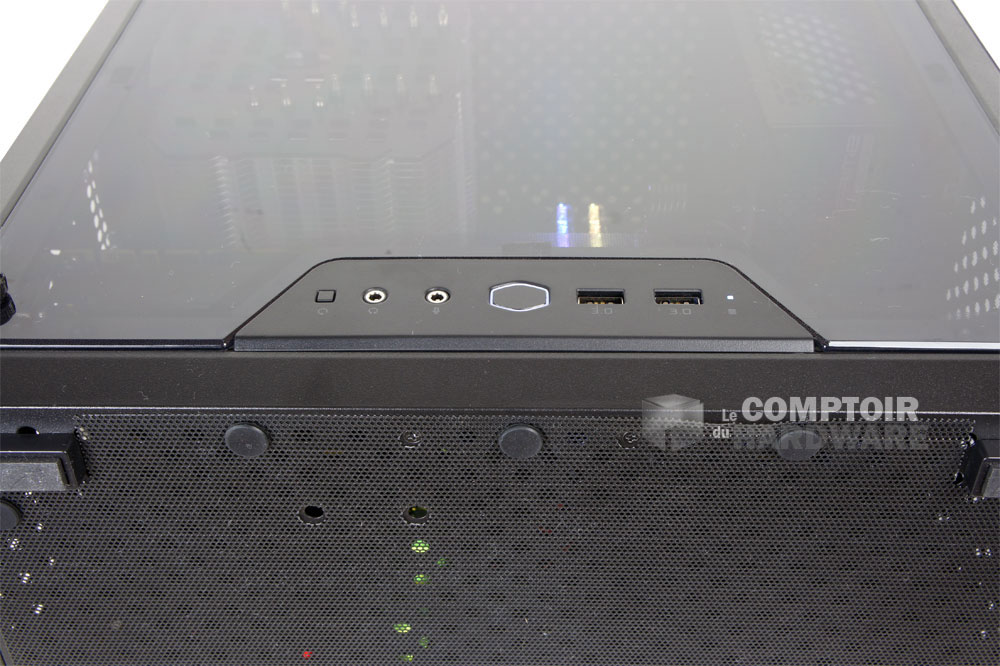

La connectique externe se trouve de ce côté. Si d’origine elle se trouve du côté de l’avant, pour des raisons de compatibilité, nous avons basculé le module sur le bas. Le support mobile comprend deux ports USB 3.0, les E/S audio et les boutons de mise en marche du PC. Vous pouvez tout à fait choisir de le laisser sur l’avant, ou de le placer sur le haut en fonction de votre installation. C’est tout pour l’extérieur.
Petit tour chez Alain
Pas si compact que ça le Q500L
On retire toutes les vis pour nous dégager la vue. Le plateau est étroit et ne laisse la place qu’à une carte mère ATX au maximum. Plusieurs ouvertures sont présentes autour pour pouvoir passer le câblage et aucun passage n’est protégé.

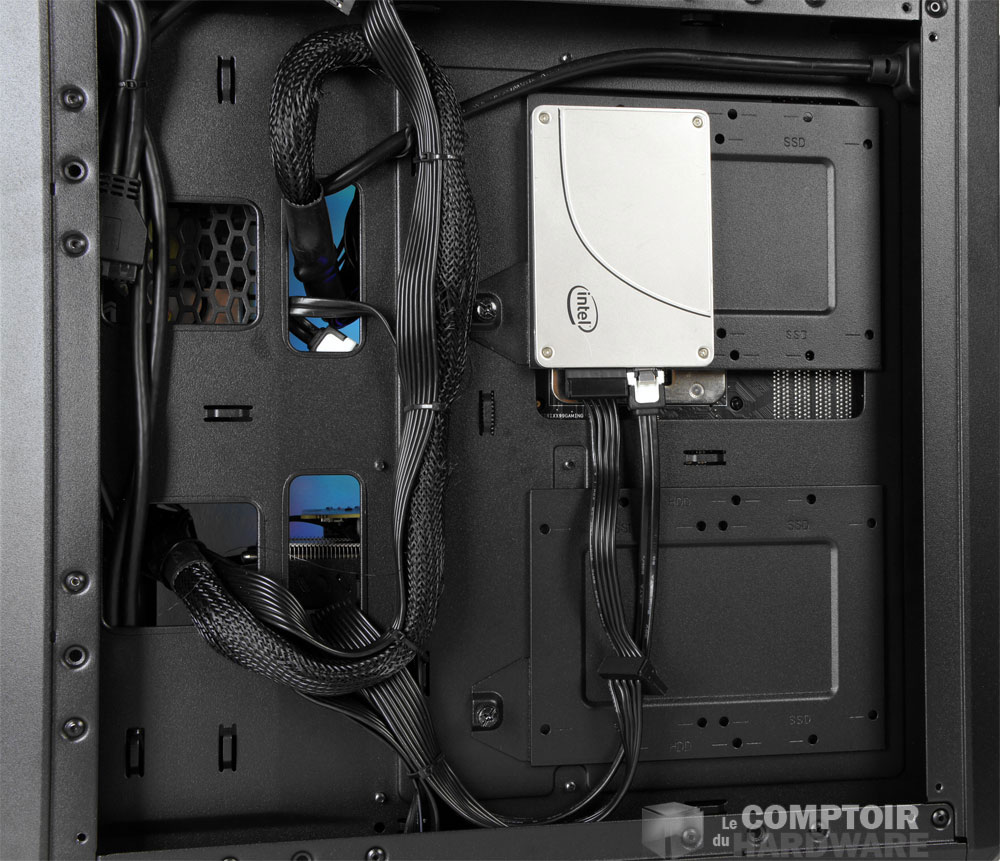

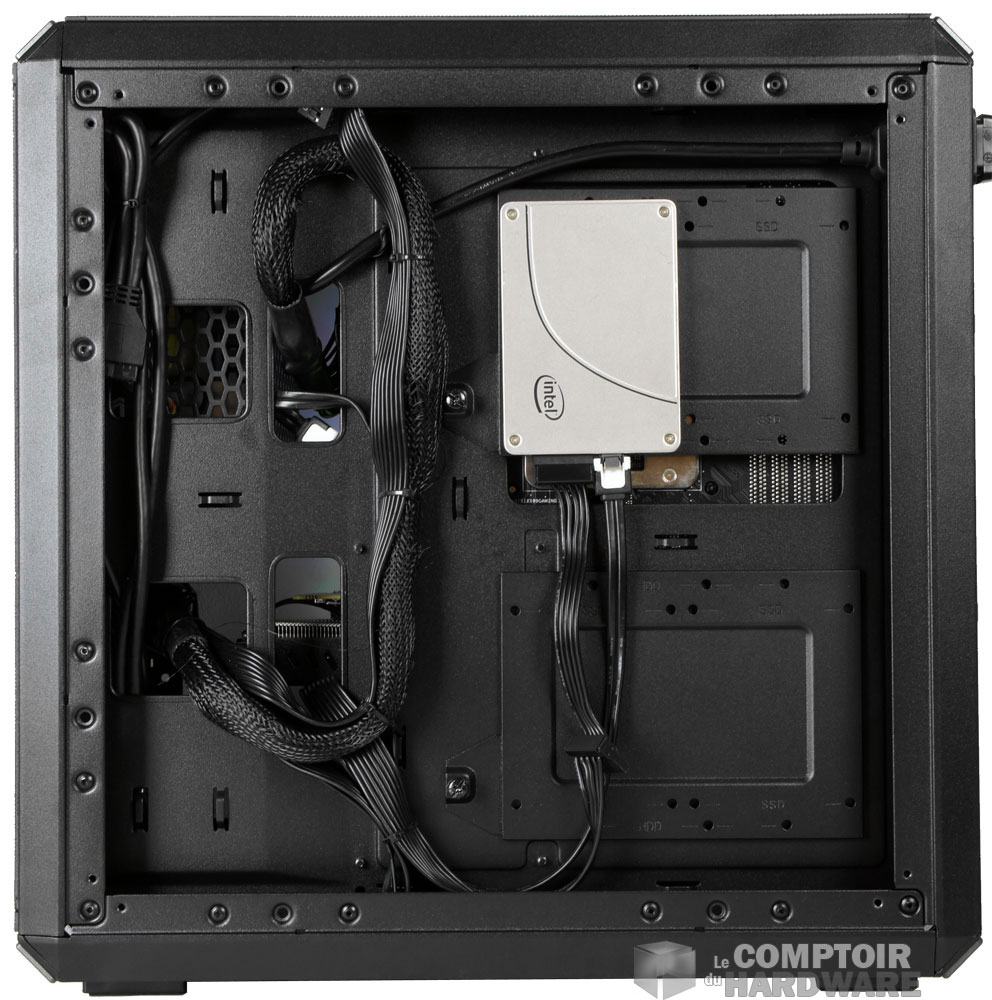

On retourne donc le Q500L pour voir ce qu’il nous cache. Les emplacements pour disques durs sont de ce côté. On retrouve deux supports verticaux, compatibles 3.5″ et 2.5″. L’un d’eux est placé directement derrière le socket de la carte mère. Sur ces supports, vous pouvez placer au choix deux SSD ou un disque dur classique. Cela nous fait au total deux unités de 3.5″ ou 4 unités de 2.5″. À l’heure de la multiplication des SSD NVMe, ce n’est pas forcément une hérésie. Ce détail tout de même à prendre en compte si vous cherchez un boîtier ATX compact avec beaucoup d’espace de stockage.
Nous en arrivons maintenant à… plus rien en fait. Nous avons fait le tour. Avant de passer au montage, nous pouvons ajouter qu’il y a un vide de 27 à 30 mm qui permet d’agencer proprement le câblage ici.
• Montage

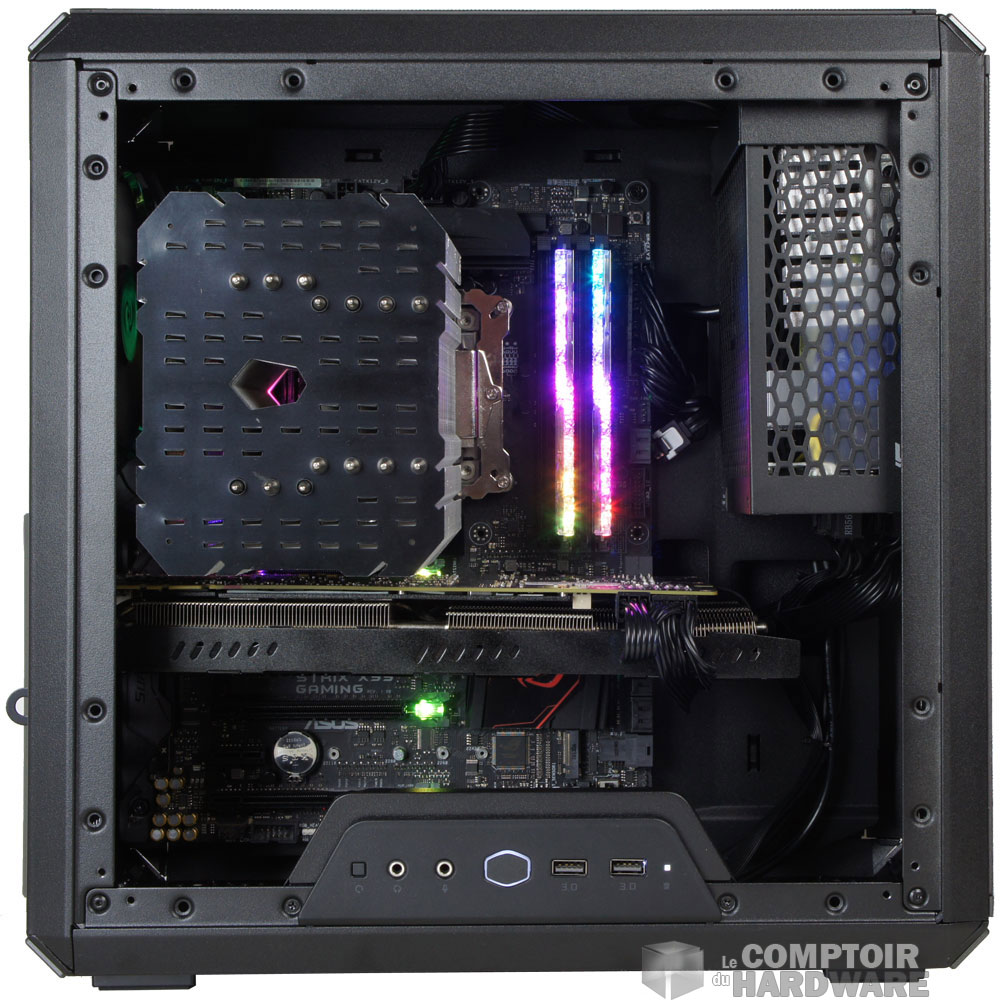

Nous avons un instant eu peur pour notre Grand Macho. Sa tête arrive à fleur du châssis. Fort heureusement, nous disposons de 160 mm pour le ventirad, donc ça passe. Vient ensuite le moment d’installer la carte graphique. La notice indique un espace allant jusqu’à 360 mm, du moment que vous ne butez pas contre l’alimentation à l’avant. Si c’est le cas, il faut vous contenter de 270 mm. Notre carte de test étant équipée d’un Accelero S1 Plus aux dimensions généreuses, le doute nous a un instant envahis ! Un peu de pliage, quelques coups de marteau et voilà la carte en place ! Non, en fait elle passe sans trop se tortiller.
Série Masterbox, poids plume, le Q500L ne vous ruinera pas. Il faut compter 49,90 € pour vous en procurer un dans les bonnes crèmeries. Voilà que tout est en place, il est temps de faire chauffer tout ça.

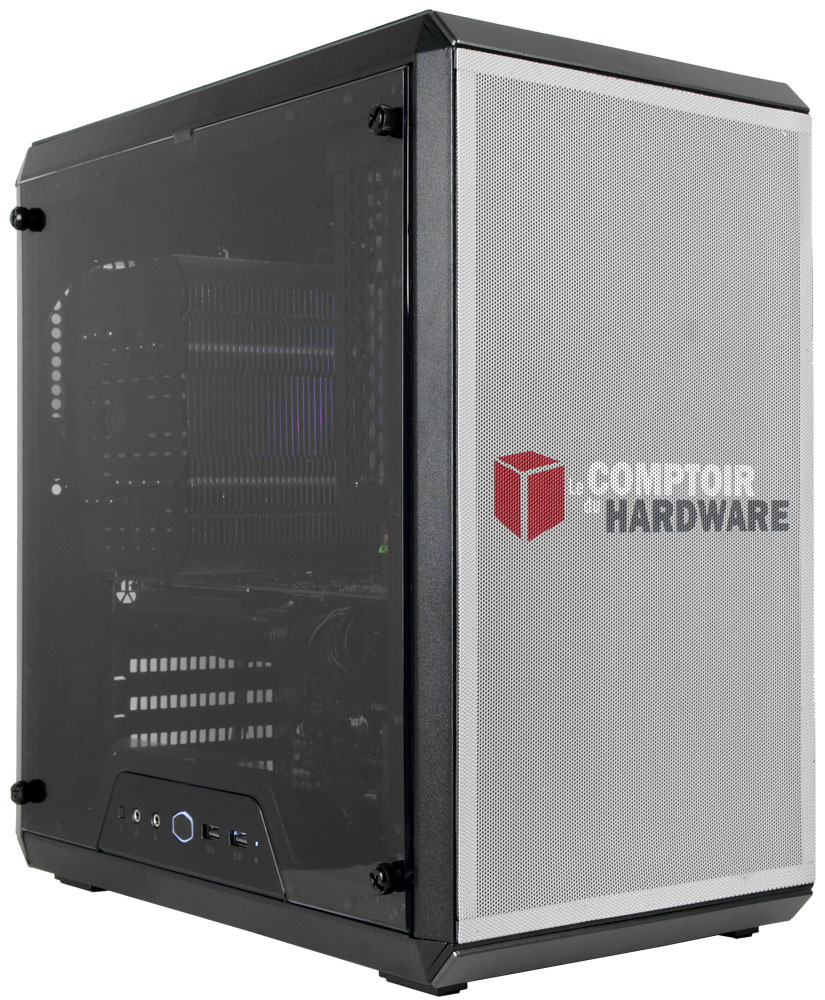

Avant d’aller plus loin, il ne vous aura pas échappé que le modèle présenté est une édition limitée faite dans un acier prélevé sur une authentique BX modèle 82 ! Il dispose d’une filtration custom CDH Edition, qui a nécessité plusieurs mois de travail. Ces filtres particuliers permettent un gain assez important en termes de température. Par souci d’équité, nous avons testé le modèle avec les filtres d’origine. C’est parti.
