• Présentation
Le NX100 de chaque côté
| Antec NX100 | |
|---|---|
| COULEUR | Noir et jaune ou gris |
| FAMILLE |
Moyen tour |
| DIMENSIONS (EN MM) |
462 x 190 x 430 |
| POIDS |
3.41 kg |
| MATÉRIAUX | Plastique, acier |
| FORMATS DE CARTE |
ATX / Micro ATX / Mini ITX |
| BAIES 5,25″ | 0 |
| BAIES 3,5″ | 2 |
| BAIES 2,5″ | 2+2 |
| Slots PCI | 7 |
| RESTRICTIONS |
CPU : 165 mm GPU : 350 mm PSU : 150 mm |
| CONNECTIQUE EN FAÇADE | 2xUSB 2.0 / 1xUSB 3.0 / Audio |
| VENTILATION FOURNIE |
1 x 120 à l’arrière |
| PRIX OFFICIEL |
34,90 € |

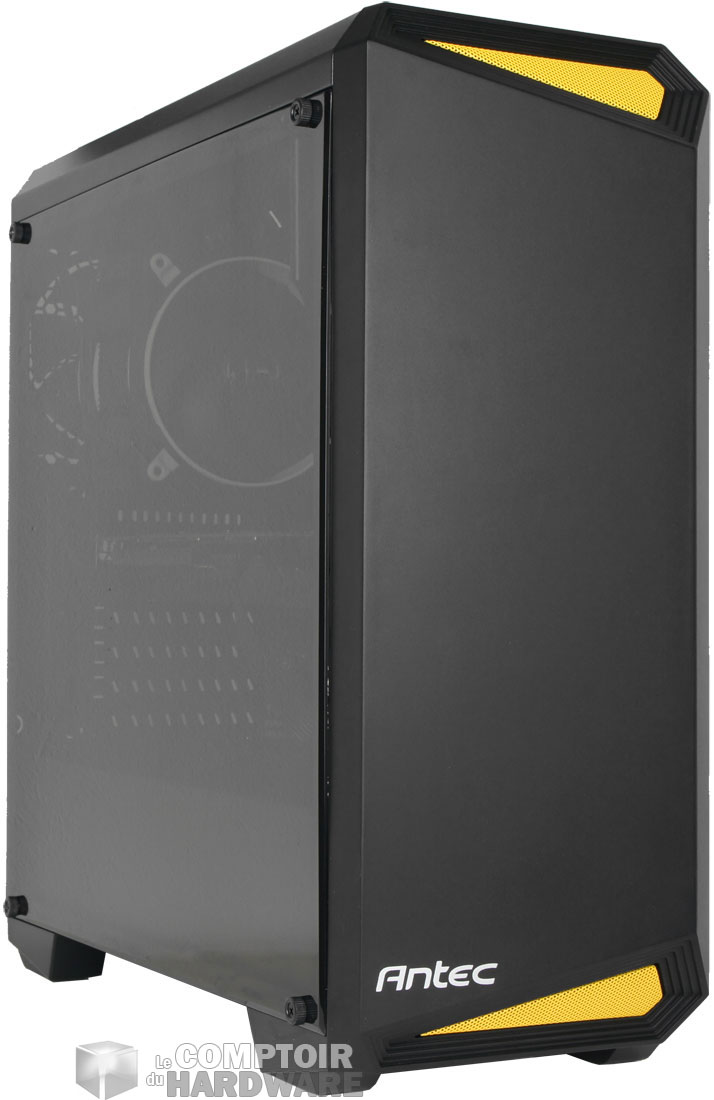

Le NX100 est un modèle ATX compact. Ses dimensions sont de 462 mm de hauteur, 190 mm de largeur et 430 mm de profondeur. Composé d’acier léger principalement, il ne pèse que 3.41 kg à vide. Le modèle que nous avons choisi est vêtu de noir, avec une petite pointe de jaune. Il existe également avec les éléments gris si vous préférez cette couleur.

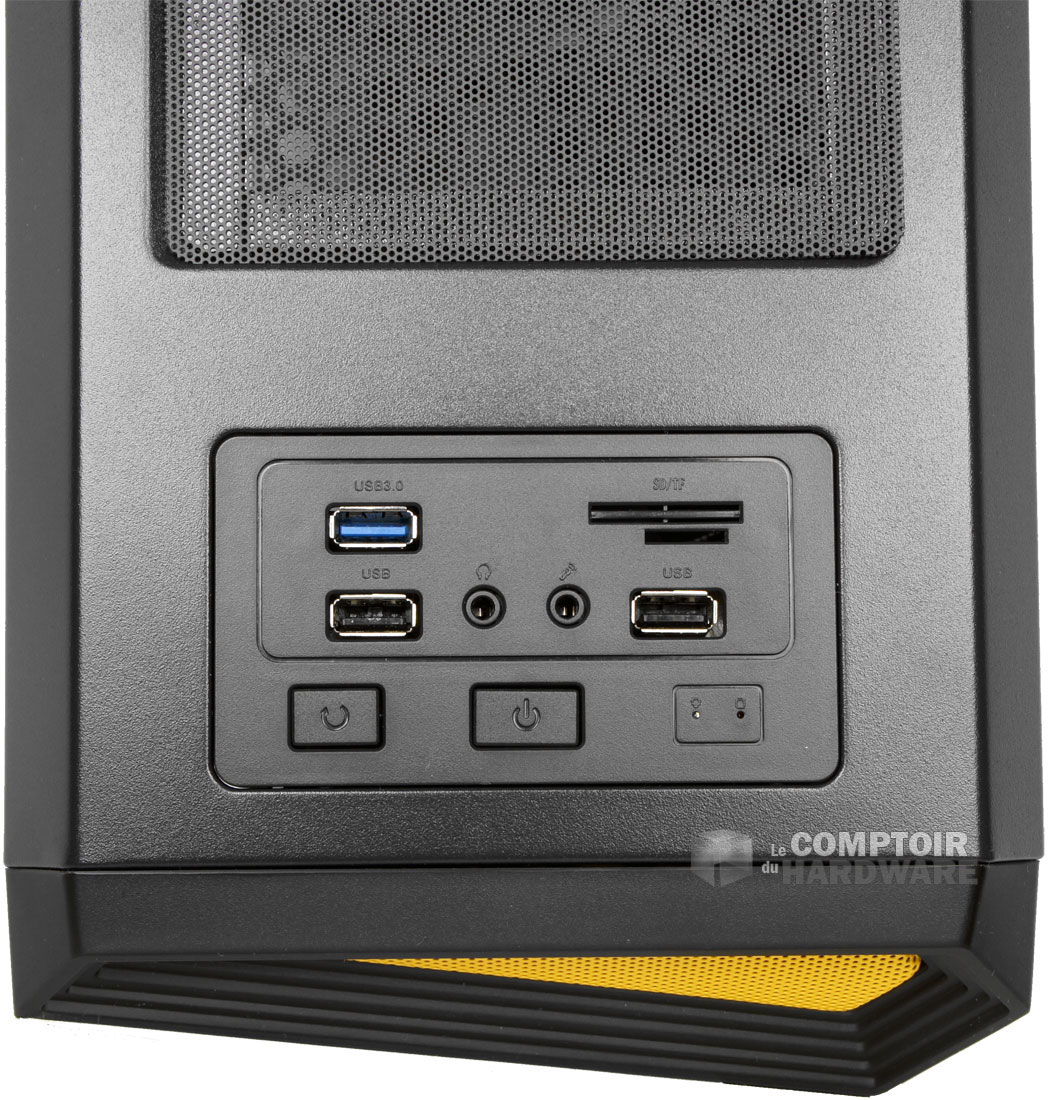

Le dessus du boîtier se voit accueillir la connectique déportée. Vous aurez à disposition deux ports USB 2.0, un port USB 3.0 et les E/S audio habituelles. On trouvera sur cet emplacement les boutons de mise sous tension de la machine, ainsi qu’un emplacement inutilisé pouvant accueillir un lecteur de carte. Plus loin derrière, nous aurons une grille d’aération de 2×120 mm protégée par un filtre à poussière aimanté.

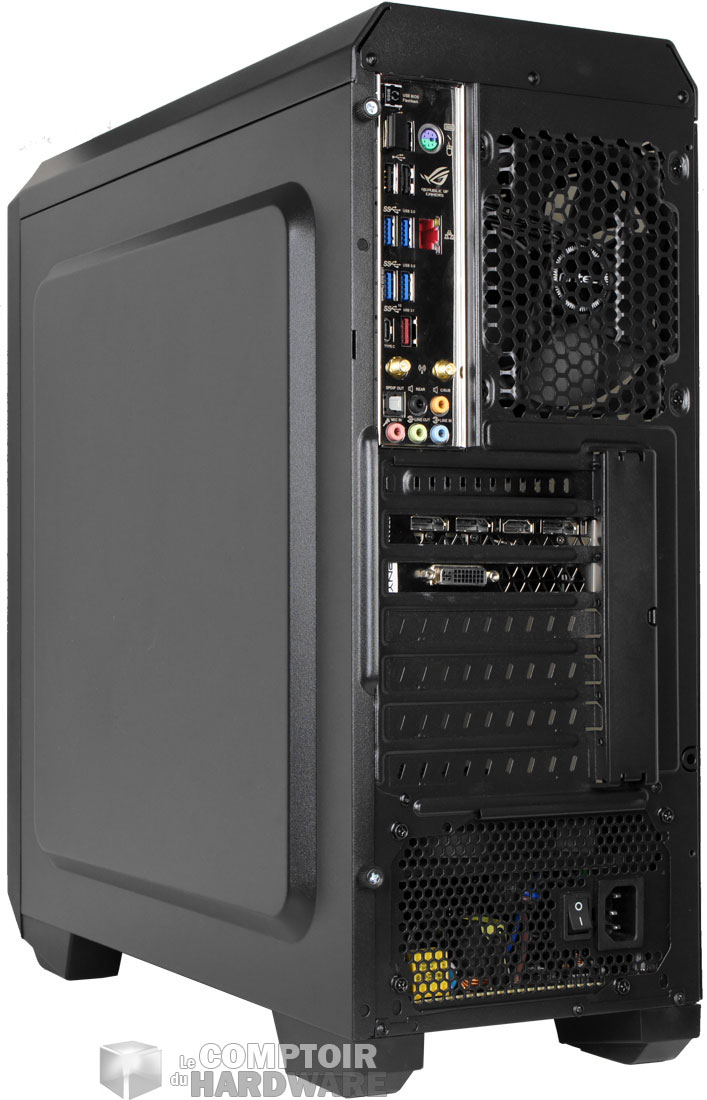

À l’arrière on retrouve un agencement classique. Le bloc d’alimentation est au fond, le boîtier dispose de sept slots d’extension et pour finir nous trouverons un emplacement de 120 mm occupé par un ventilateur en extraction sur le haut, juste à côté de l’I/O shield.
Le panneau droit est plein sur ce modèle. Il est légèrement bombé pour permettre de passer votre câblage. Du côté gauche, on trouvera un panneau translucide fumée. Il ne s’agit pas de verre trempé vous vous en doute, vu le poids. Ce panneau est en acrylique et fera parfaitement l’affaire pour le tarif affiché.
Petit tour chez Alain
L’intérieur bien propre du Crystal 680X

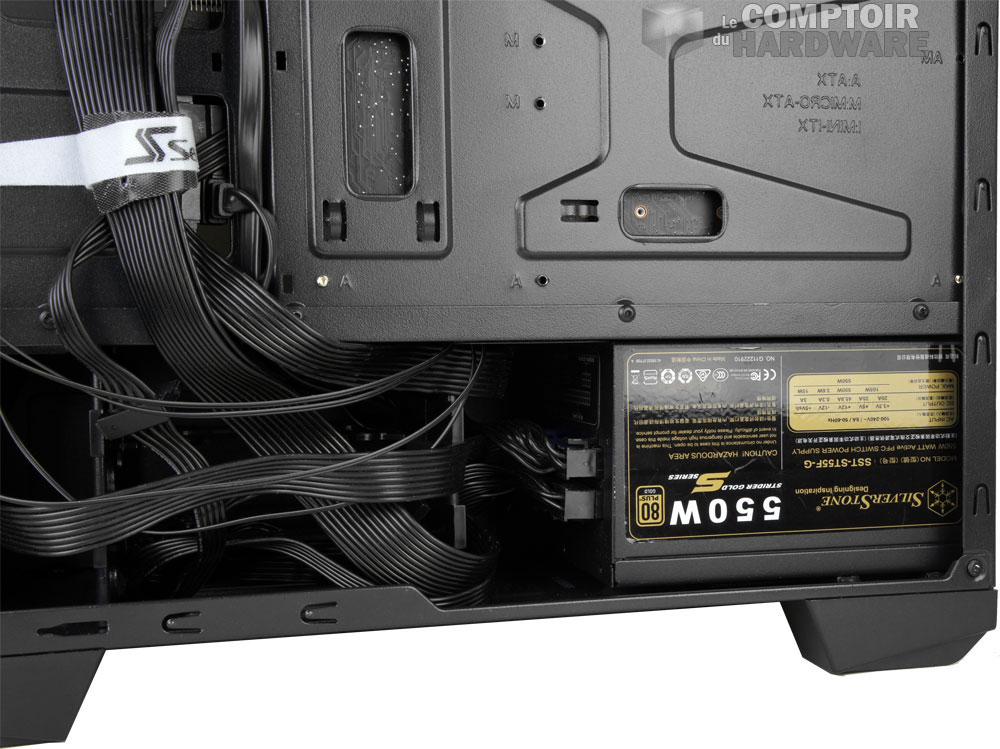

Le plateau peut accueillir des cartes mères au format ATX, Micro ATX ou Mini ITX. On retrouve plusieurs passages de câbles dépourvus de protection tout autour. Le compartiment du fond est aéré pour laisser respirer les éléments qu’il cache. L’avant possède une large découpe pour permettre d’installer un radiateur.

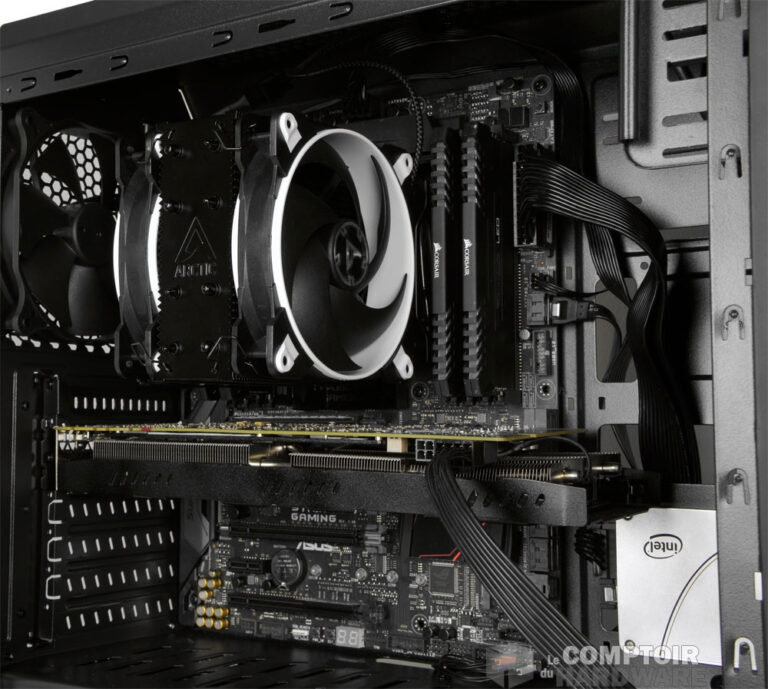

La ventilation est confiée à un unique 120 mm d’origine. Vous pouvez toutefois renforcer celle-ci sur l’avant ou le dessus. Ces deux emplacements peuvent accueillir deux modèles de 120 mm. Seul le devant ou l’emplacement de 120 arrière sont watercooling friendly.
L’intérieur et toute la place dont il dispose

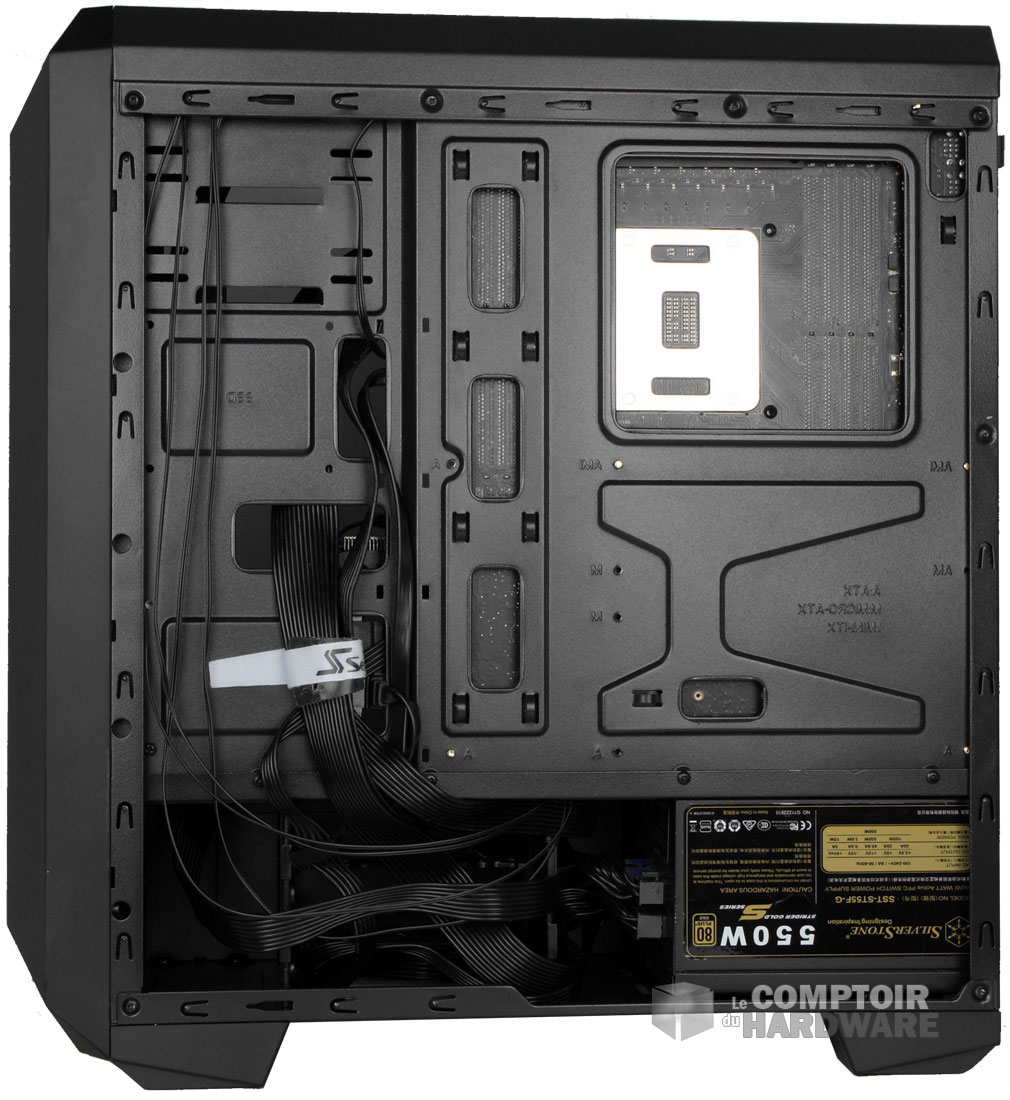

On trouve ensuite deux emplacements pour SSD collés sur le côté du plateau. Il faudra les visser à la verticale sur ces emplacements. Les deux supports 3.5″ disponibles sont placés sous le compartiment. Il s’agit de deux racks amovibles, compatibles 2.5″ également. La bizarrerie ici réside dans le fait qu’Antec a placé un support 5.25″ sur son modèle, sans ouverture sur l’extérieur. Allez comprendre. Pour terminer notre tour, à l’arrière du plateau nous ne trouverons rien d’intéressant sur ce châssis assez dépouillé.
Le montage
Notre carte mère possède une protection autour de la connectique arrière. Il nous a fallu manoeuvrer pour l’introduire comme il faut. Sur le dessus du plateau, les ouvertures sont mal positionnées si bien que nous n’avons pas pu faire passer le câble EPS-12V. Il trouvera sa position en passant sur le côté. Viennent ensuite les SSD. Là encore petite séquence transpiration. Vous devrez posséder un câble SATA avec connecteur à 90° sinon ça ne passe pas. Une fois les deux câbles connectés au stockage, une petite tension sur ceux-ci est nécessaire pour laisser apparaitre les pas de vis et fixer le SSD. L’agencement se fait ensuite sans plus de problème et nous pourrons fermer le panneau sans forcer.
Pour finir, ce modèle sans fioriture est vendu sous les 35 €. Il semblerait qu’une petite série ait été produite, ce qui fait qu’il se raréfie. Allons maintenant voir de quoi il est capable en action.
