Test • Synology DS1517+

• Synology DS1517+ : Une toute petite évolution



Le NAS, un poil plus volumineux



Synology DS1517+
Processeur	Intel Atom C2538 2.4Ghz
Mémoire vive	8Go DDR3
Dimensions	166 x 250 x 243 (HxLxP en mm)
Poids	4.46 kg
Ventilation	2 X 80 mm
Alimentation	200W interne
Nombre de baies	5
Disques durs livrés	Aucun !
Capacité max	Jusqu’à 50 To 150 To avec extensions
Normes RAID	0 / 1 / 5 / 6 / 10 / JBOD
Connectique	4 x USB 3.0, 4 x RJ45, 2 x eSATA, 1 x PCIe 2.0
Protocole réseau	SMB, SMB 2.0/3.0,  FTP etc
Services	Tout le détail est disponible ici
Prix	Version 2Go : 799.95€ Version 8Go : 879.95€

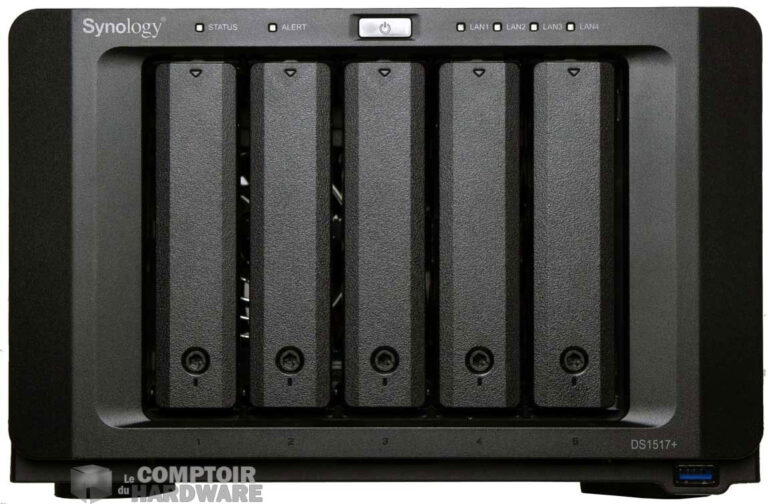

Chez Synology, on ne s’embarrasse pas avec des mois de recherches en design. Non, le DS1517+ reprend le châssis propre à cette série. La différence est difficile à faire sur l’avant, sauf si vous remarquez le nom écrit en tout petit en bas à droite. DS15XX oblige, nous profiterons de cinq baies hot-swap. Les tiroirs sont toujours sécurisés, à l’aide d’une petite clé, et disposent d’une DEL d’activité sur le dessus. Nous retrouvons également un port USB 3.0 sur le bas, ainsi que des DEL d’états sur la partie haute de la façade.

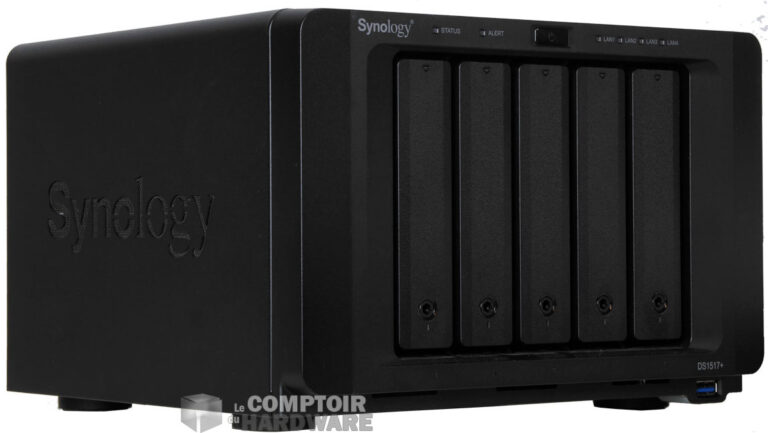

Les dimensions du boîtier évoluent légèrement. Elles sont de 250mm de largeur, 243mm de profondeur et 166mm de hauteur. Le tout pèse 4.46 kg à vide. Le design n’évolue pas, mais le NAS prend tout de même un peu d’embonpoint.



Passons tout de suite à l’arrière pour découvrir le changement. Le DS1517+ dispose de deux ports eSATA, quatre ports RJ45 1GbE et trois ports USB 3.0 sur cette face. L’alimentation est interne, comme toujours, et le refroidissement est laissé à la charge de deux petits 80mm. Enfin, un emplacement PCIe 2.0 fait son apparition sur le NAS. Cet emplacement permet d’installer des cartes optionnelles. Synology propose une carte PCIe 8x embarquant deux ports M.2 (réf. M2D17), ainsi que deux adaptateurs 10GbE (E10G15-F1 et E10G17-F2).

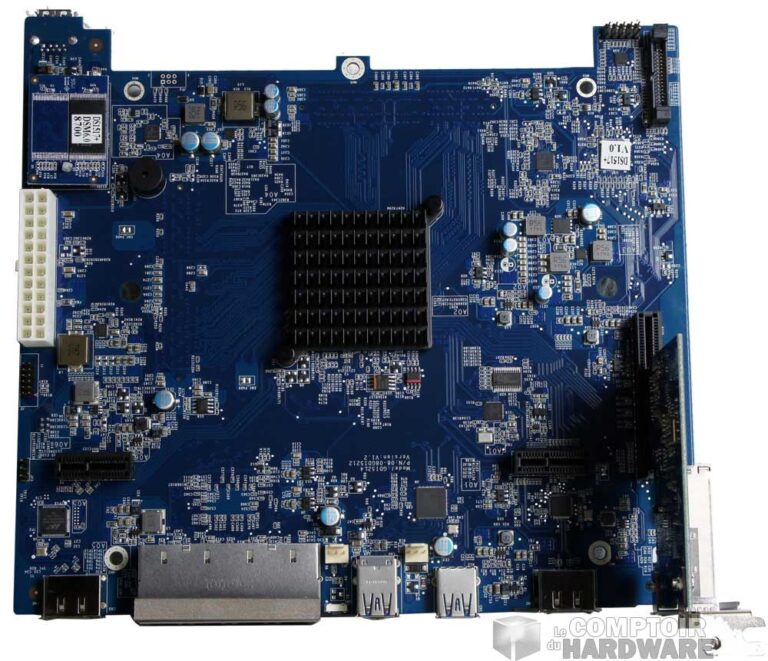

C’est le moment de voir du sang ; l’autopsie du NAS. Disséquons le DS1517+ pour découvrir ce qu’il nous cache. Pour rappel, voici à quoi ressemblait l’intérieur du DS1515+. La carte mère change de forme, ce qui explique la prise de volume. L’ajout de deux « ergots » sur l’avant permet d’avancer le port USB 3.0 jusqu’en façade, alors que de l’autre côté viendra se poser la nappe de pour l’éclairage des DEL. L’Atom C2538 se cache sous le radiateur qui se retrouve bien seul au milieu ; le PCB du 1515+ était plus chargé. Le slot PCIe 2.0 est placé sur la droite, occupé ici par la carte 10GbE qui sert de béquille. C’est plus aéré et c’est surtout plus grand.

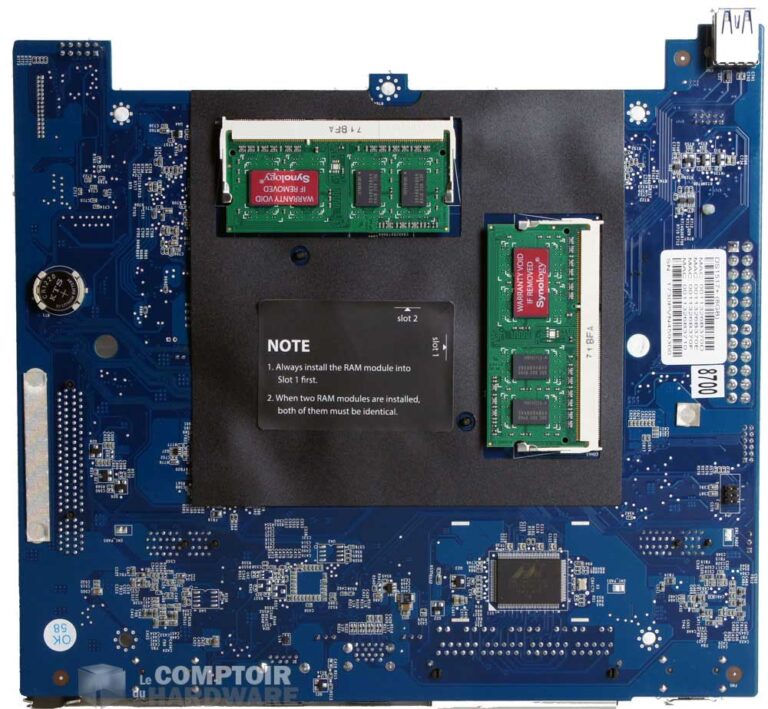

Toute la connectique externe se trouve maintenant sur le fond, car le PCB est placé au fond du boîtier, alors qu’il se trouvait sur le côté sur l’autre modèle. Les slots de mémoire sont relégués à l’arrière du PCB, derrière le SoC et seront accessibles depuis une trappe située sous le NAS. En ce qui concerne la mise en place des cartes filles, il faudra vous défaire des six vis qui retiennent le capot supérieur en place. Une équerre est présente pour cacher l’accès depuis l’extérieur si vous ne l’utilisez pas.



La carte mère change de forme pour l’occasion



Le DS1517+ est disponible en deux versions. La première embarquant 2Go de mémoire est affichée à 799.95€, tandis que la seconde plus fournie de ce côté là se trouve à 879.95€. Les cartes d’extension ne sont pas données. La carte M2D17 est vendue 148€ environ. En ce qui concerne les cartes 10GbE, vous trouverez l’E10G15-F1 à 159.95€. L’E10G17-F2 et ses deux ports est quant à elle vendue 289.95€. Le surcout est important, d’autant qu’il faudra ajouter le prix d’un câble FSP+ pour le transfert (et un switch compatible également !).
