Test • In Win 805

• Présentation



In Win 805, sans trop de traces de doigts



In Win 805
Couleur	Noir
Famille	Moyen tour
Dimensions	476 x 205 x 455 (HxLxP en mm)
Poids	6,85 kg
Matériaux	Aluminium et verre trempé
Formats de carte mère	ATX / µATX / Mini ITX
Baies 5,25″	0
Baies 3,5″	2
Baies 2,5″	4 + 2 (version USB 3.1)
Restrictions	CPU: 156mm GPU : jusqu’à 320mm PSU : Pas de restriction
Connectique en façade	1xUSB 3.1 Type-C + 1xUSB 3.0 + 2xUSB2.0 + I/O Audio HD
Ventilation	1 x 120 en extraction
Prix officiel	160€

In Win fait encore une fois les choses bien en protégeant son 805 d’une housse noire, plutôt que par un plastique disgracieux. Une fois déshabillés, nous découvrons un boitier couvert de verre, mais qui reste relativement léger. Ses dimensions sont de 476mm de hauteur, pour 205mm de largeur et 455mm de profondeur. Le poids n’excèdera pas les 7kg à vide; 6.85kg pour être précis.

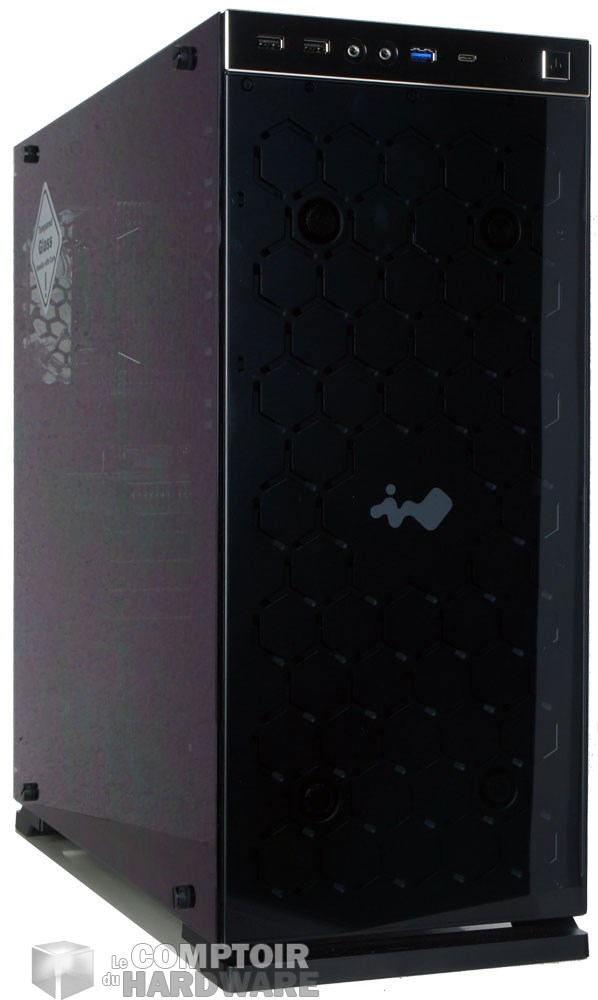

Toute la partie châssis est en aluminium et reste visible grâce à l’utilisation de verre trempé sur l’avant et les panneaux latéraux. En façade, nous découvrons une surface en aluminium sur laquelle

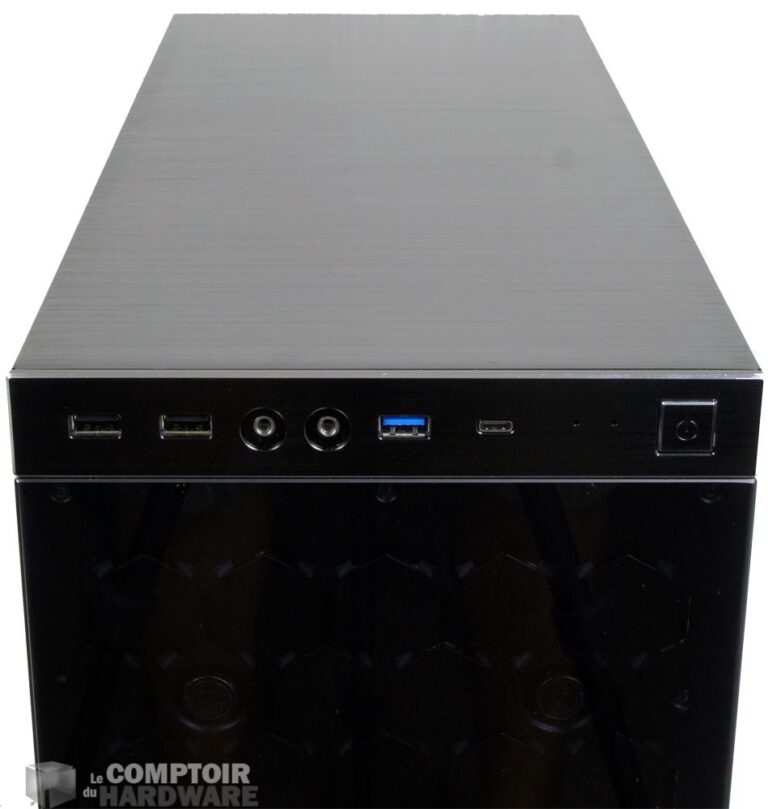

sont disposées plusieurs découpes hexagonales et flanquée d’un logo In Win en plein centre. Cette façade est recouverte de verre. Le front panel est disposé sur une platine en aluminium brossé. Plusieurs coloris seront proposés : noir comme sur notre modèle, mais aussi rouge ou encore doré. Nous aurons a disposition sur cette platine deux ports USB 2.0, les I/O audio, un port USB 3.0 et, moins habituel, un port USB Type-C compatible avec la norme 3.1. Le top du boitier est en aluminium brossé plein, n’offrant aucun accès pour ventilateur.

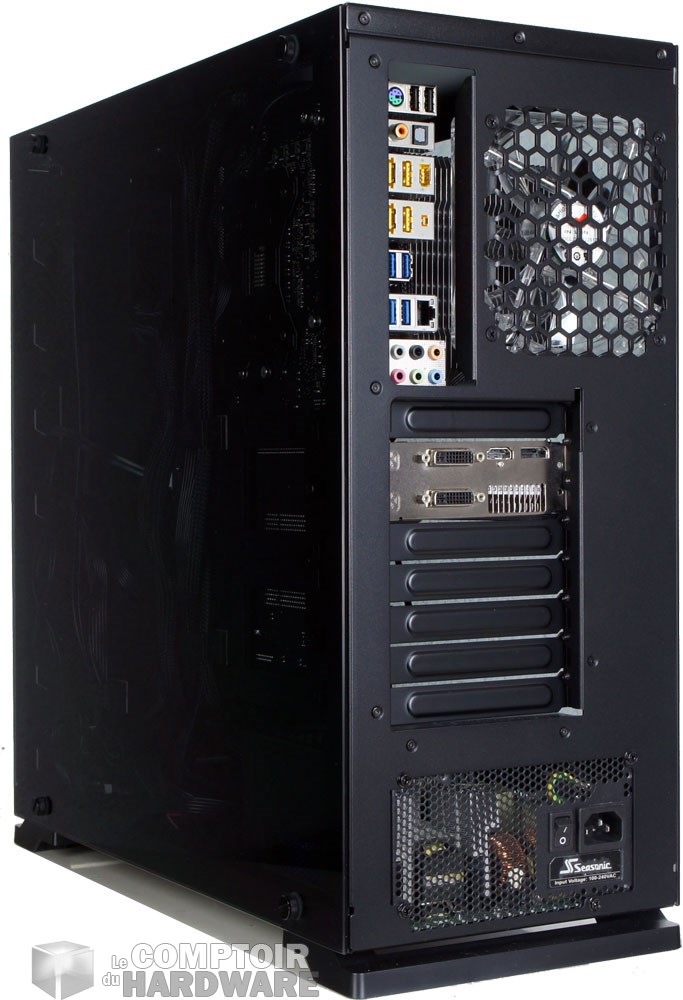

À l’arrière, nous trouvons l’emplacement pour alimentation en position basse, un emplacement pour ventilateur de 120 et enfin huit slots d’extension dépourvus de séparation comme nous l’avions vu sur le MasterCase dernièrement, ce qui facilitera le branchement des connectiques sur vos cartes filles. Sur le fond nous trouvons deux supports en plastique et un énorme filtre amovible aimanté placé sur l’avant.

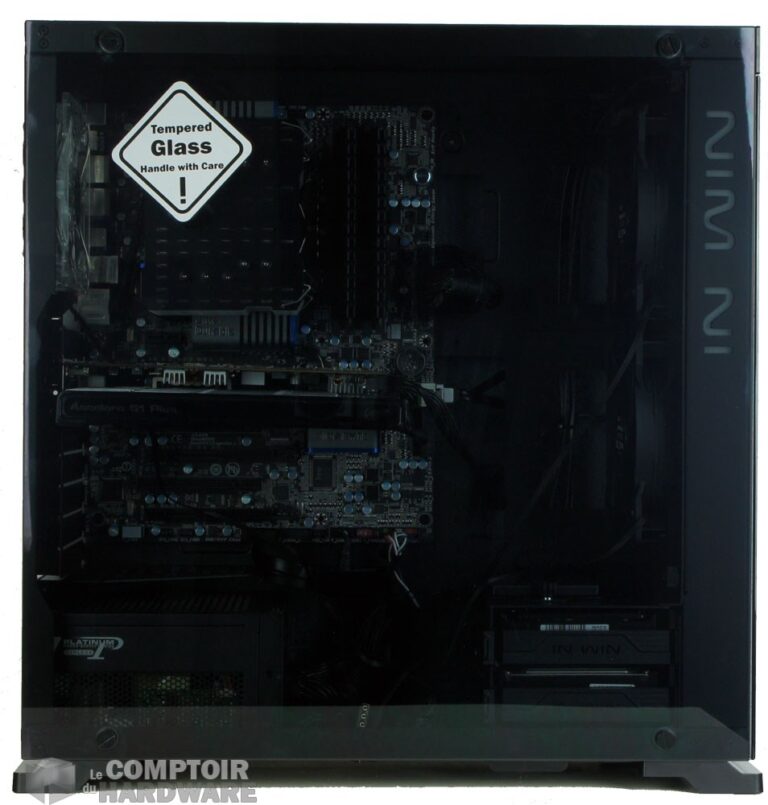

Viennent ensuite les panneaux du boitier. Ils sont entièrement constitués de verre trempé fumé. Si c’est assez sympathique à regarder, c’est un peu moins drôle à entretenir, car le verre est sensible aux traces; de quoi vous rendre dingue si vous êtes maniaque. Chaque panneau est maintenu par quatre vis que l’on s’empresse de retirer.



Petit tour chez Alain

A poil le 805 !

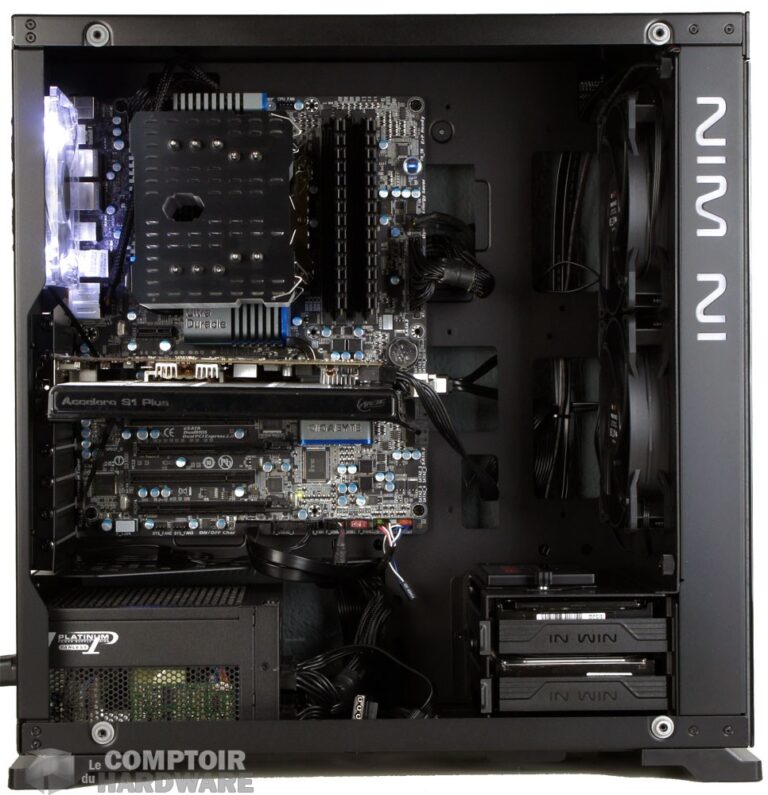

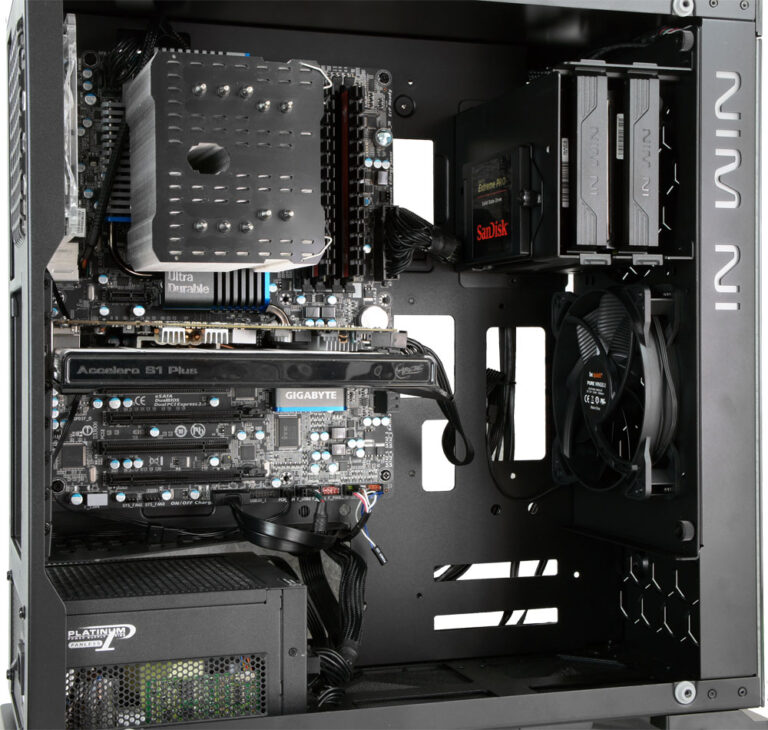

À l’intérieur nous pouvons voir le gros logo rétroéclairé (allumé sur notre photo d’ailleurs) lorsque la machine est en marche. De couleur blanc sur les versions noire et dorée, il sera rouge sur la version rouge. Derrière ce logo se cache un compartiment qui permet l’installation de deux ventilateurs de 120/140mm ou un radiateur de watercooling (jusqu’à 280mm pour 60mm d’épaisseur). Tout cela prend place sur une platine amovible fixée par deux vis à main. Juste en dessous ce trouve une cage pour disques durs. Elle peut accueillir deux modèles de 3.5″ dans un tiroir extractibles. Ces tiroirs sont également compatibles 2.5″. Sur cette cage se trouve un petit support pour SSD/DD de 2.5″. Sachez qu’il est possible d’enlever cette cage et de la placer sur la platine de support de ventilation sur l’avant. En effectuant cette manoeuvre, vous libèrerez deux emplacements pour ventilateur, d’où la protection placée sous le boitier (ce qui semble échapper à certains).

L’alimentation qui ne dispose pas d’aération sur le fond se place la tête en haut ici. Juste au-dessus prend place la carte mère. Le plateau peut accueillir de l’ATX, du Micro ATX ou du Mini-ITX. Si ça n’est pas clairement indiqué, on peut voir à l’intérieur que les supports pour le standard E-ATX sont présents. Plusieurs accès pour le câblage sont découpés dans l’aluminium, mais ne disposent pas de protections sur ce modèle.

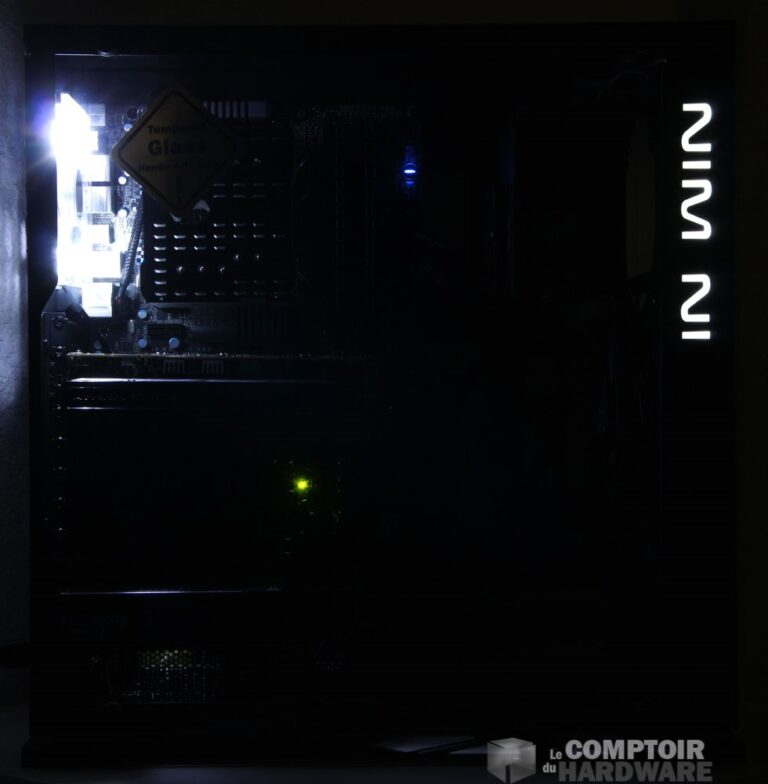

Vision de nuit

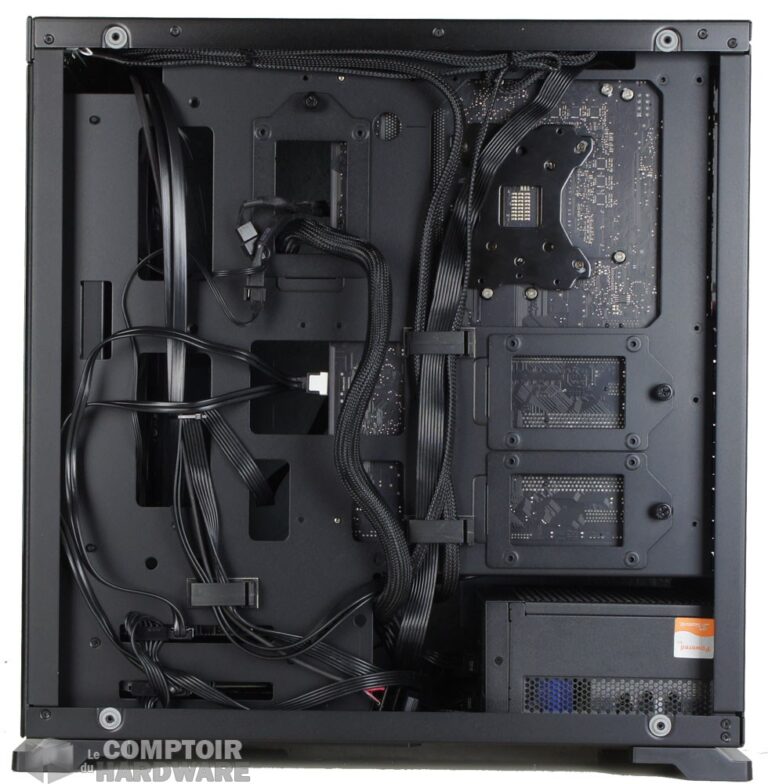

On retourne le boitier pour découvrir l’arrière du plateau. Une large découpe est prévue pour l’installation de la ventilation du processeur. Ça ne vous aura pas échappé, mais trois supports 2.5″ sont placés autour du plateau (deux sous le processeur, un à gauche). Vous disposerez ensuite d’un peu moins de deux centimètres pour ranger le câblage.





La mise en oeuvre

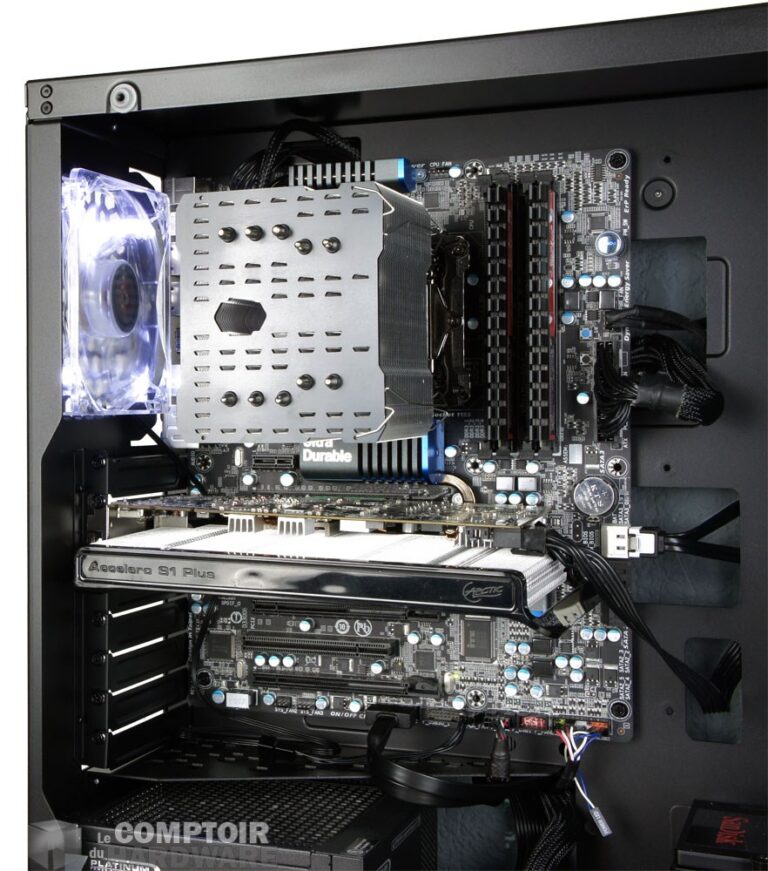

Le montage est réalisé sans trop de difficulté dans ce boitier. On lui reprochera simplement l’utilisation abusive du tournevis. Pour procéder à la mise en place des éléments nous commençons par l’alim, la tête en haut. Une grande découpe est disposée tout du long pour y placer le câblage. Vient ensuite la mise en place de la carte mère et la première mauvaise surprise. La place disponible au-dessus du socket est officiellement de 156mm (il faut lire les fiches techniques!!), bien qu’un engin de 160mm puisse normalement prendre place. Malheureusement le HR-02 culmine à 162mm de hauteur, ce qui empêche la fermeture du boitier. Nous le remplaçons alors par son petit frère le HR-02 Macho 120.

On continue avec les deux disques durs qui s’installent très facilement dans les rack. Le tournevis est nécessaire pour fixer le SSD sur son support. Quant à la carte graphique, plutôt large avec son Accelero S1 Plus, elle passe sans problème en largeur et disposera de 320mm en profondeur.

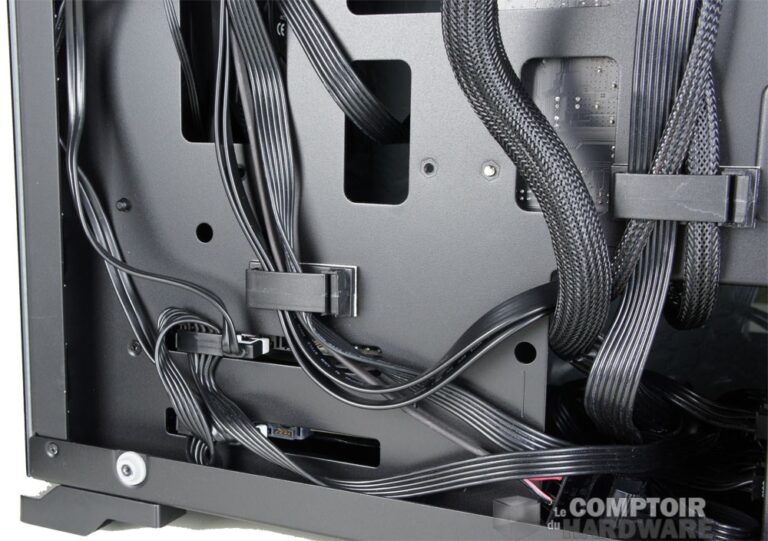

La connexion des différents éléments se fait ensuite très rapidement grâce aux différentes ouvertures placées sur le plateau. Là par contre apparait une seconde mauvaise surprise. Les découpes disposées derrière la cage de disques durs dans sa position initiale sont plutôt étroites et si vous n’y allez pas franchement, la connexion du Power SATA ne se fait pas bien et votre Dédé n’est pas alimenté. Ce n’est pas idéal pour bien fonctionner ça ! Bref, on pousse (sans tout défoncer non plus) et le tour est joué.

CPU, GPU, DD, ATX 20/24, connectique de façade, tout est bien branché. La machine est prête pour la torture.

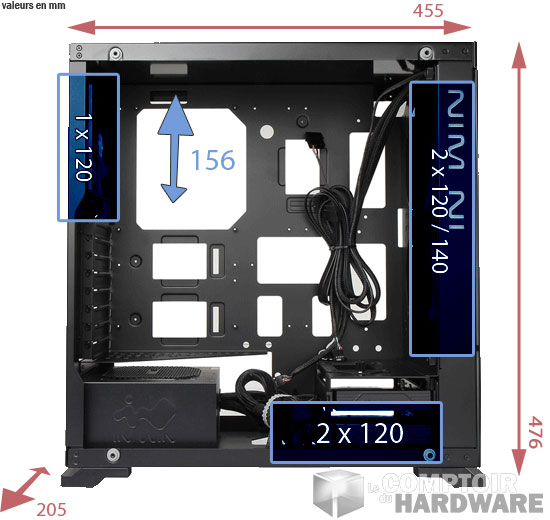

À ce stade nous ne relevons aucune contrainte de montage ici, si ce n’est la hauteur du dissipateur, mais avec 156mm d’espace libre vous aurez de quoi faire. L’alimentation profitera de tout l’espace en face d’elle et le GPU d’un bon 320mm pour s’étaler. Dans le bundle vous ne trouverez pas grand-chose mis à part des Serflex, la visserie nécessaire et de quoi rendre propre le management des câbles.



Dans la boite se trouve un accessoire supplémentaire. Il s’agit d’un support de casque à coller sur votre 805. Nous attendons une réponse de la part d’In Win pour savoir si cet accessoire sera livré d’office avec le boitier.



L’accessoire découvert dans la boite

Le 805 se décline en deux versions. La première est équipée de deux ports USB 3.0 en façade, sans le rétroéclairage du logo et équipée de deux supports 2.5″ ne sera pas distribuée en Europe. La seconde version, celle que nous testons aujourd’hui, se distingue par la présence d’un port USB Type-C sur sa face avant, de l’éclairage du logo et de la présence de quatre supports 2.5″ d’origine. Quant au prix de vente, celle qui nous intéresse est annoncée pour la fin du mois au prix de 160€.
