• AMD RADEON HD 7750

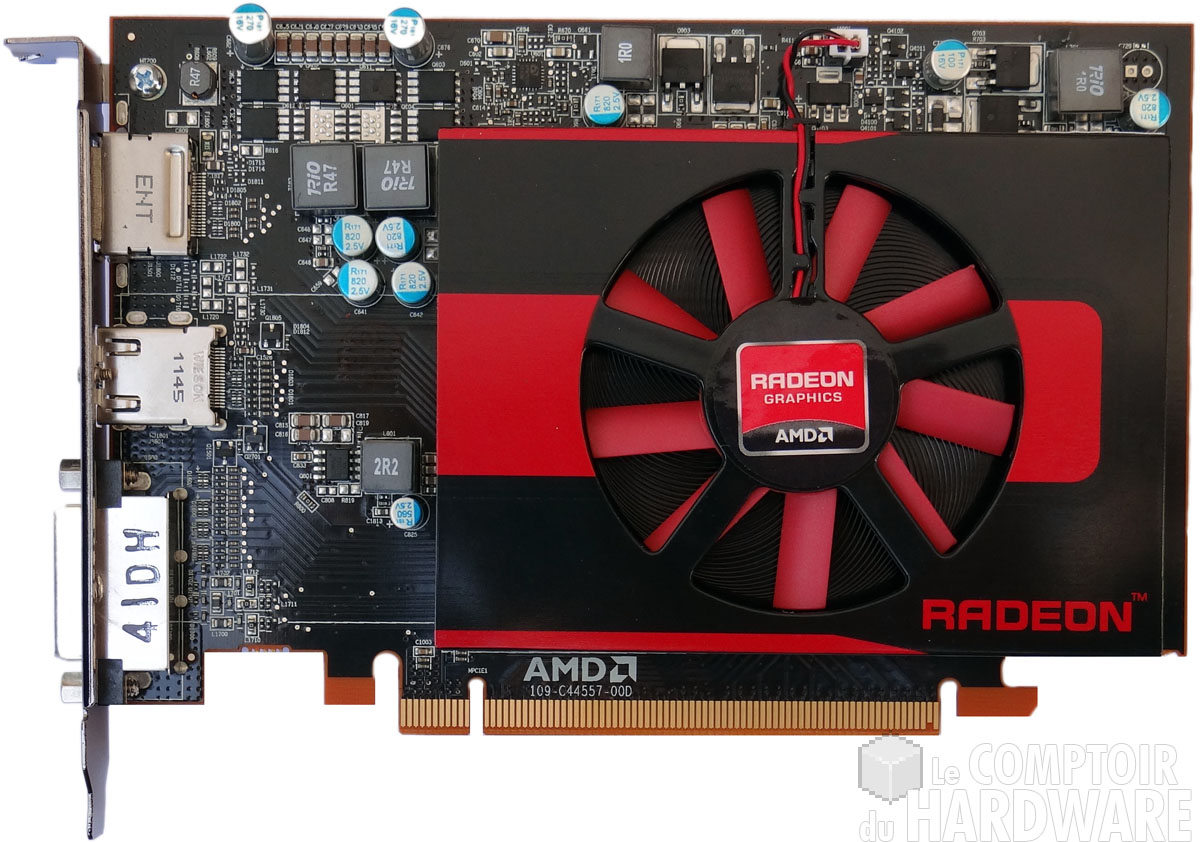

Nous n’avons cette fois reçu qu’un seul modèle, celui de référence de la part D’AMD pour la HD 7750. La carte est bien moins encombrante que sa grande soeur puisqu’elle ne dépasse pas les 17 cm de longueur et utilise un refroidisseur compact lui permettant de n’occuper qu’un seul slot !
La HD 7750 de référence – Cliquer pour agrandir

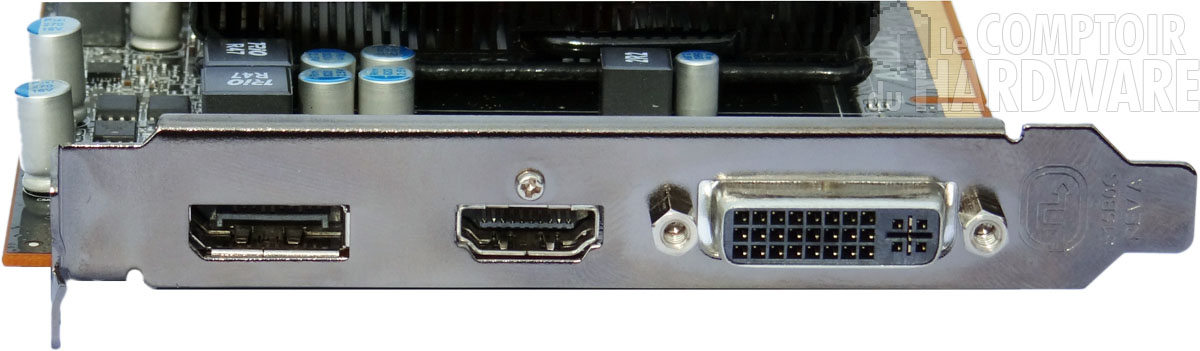

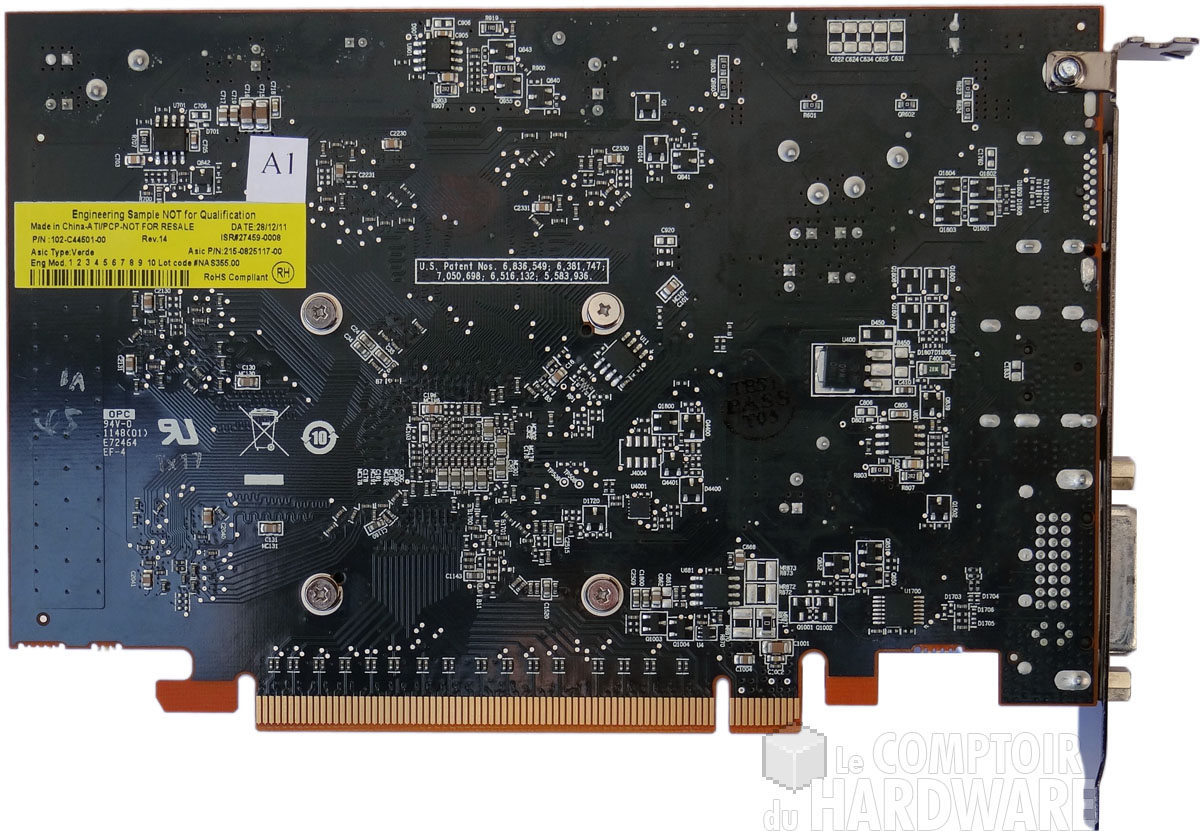

Pas de connecteur CrossFireX cette fois sur le PCB noir qui ne dépasse que très légèrement la longueur du port PCIE 16x. Les amateurs de Mini PC devraient apprécier cette encombrement réduit. Le format simple slot s’accompagne également d’une connectique légèrement moindre puisque que si les 3 interfaces DVI, HDMI et DisplayPort de sa grande soeur sont bien présentes, la dernière n’est représentée que par un seul port (au format normal et non "mini" toutefois).
Cliquer pour agrandir

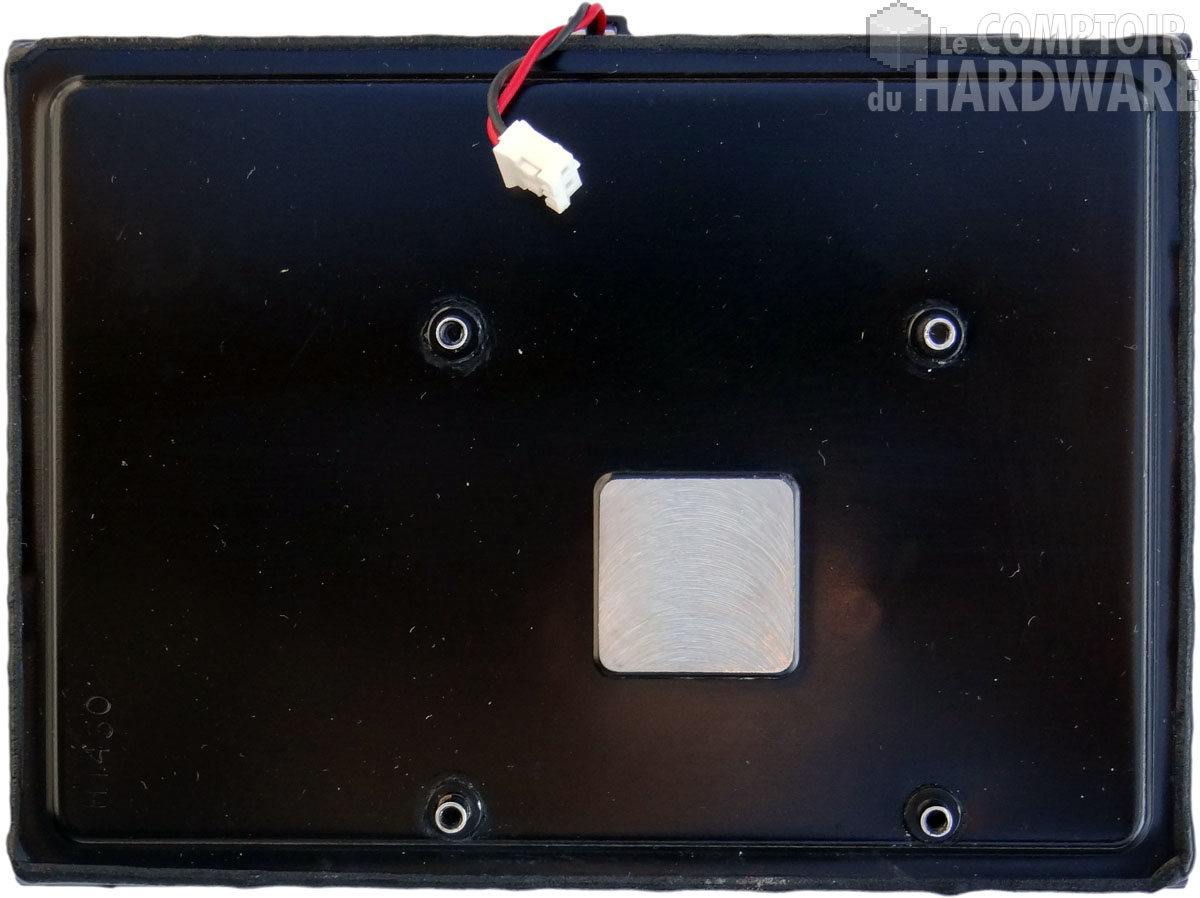

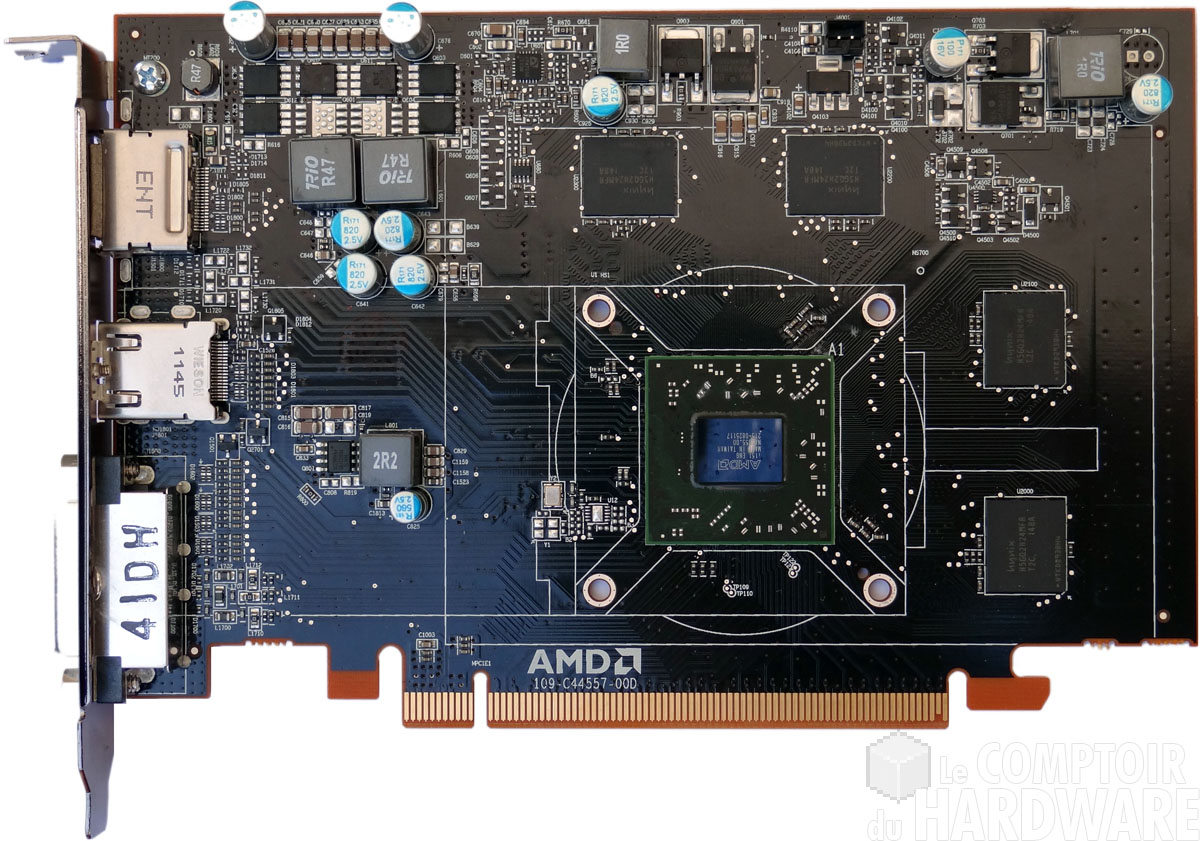

Pour finir, retirons le refroidisseur qui s’avère très simplifié avec une simple plaque d’aluminium surplombée d’ailettes et d’un ventilateur low profile de 65 mm. Notons que ce dernier n’est alimenté que par un connecteur à 2 fils laissant supposer une régulation peu efficace de sa vitesse de rotation et donc des nuisances sonores associées… La carte nue dévoile un PCB simplifié à l’extrême avec le GPU entouré à nouveau de 4 puces mémoires et un étage d’alimentation à 2+1 phases.
Cliquer pour agrandir

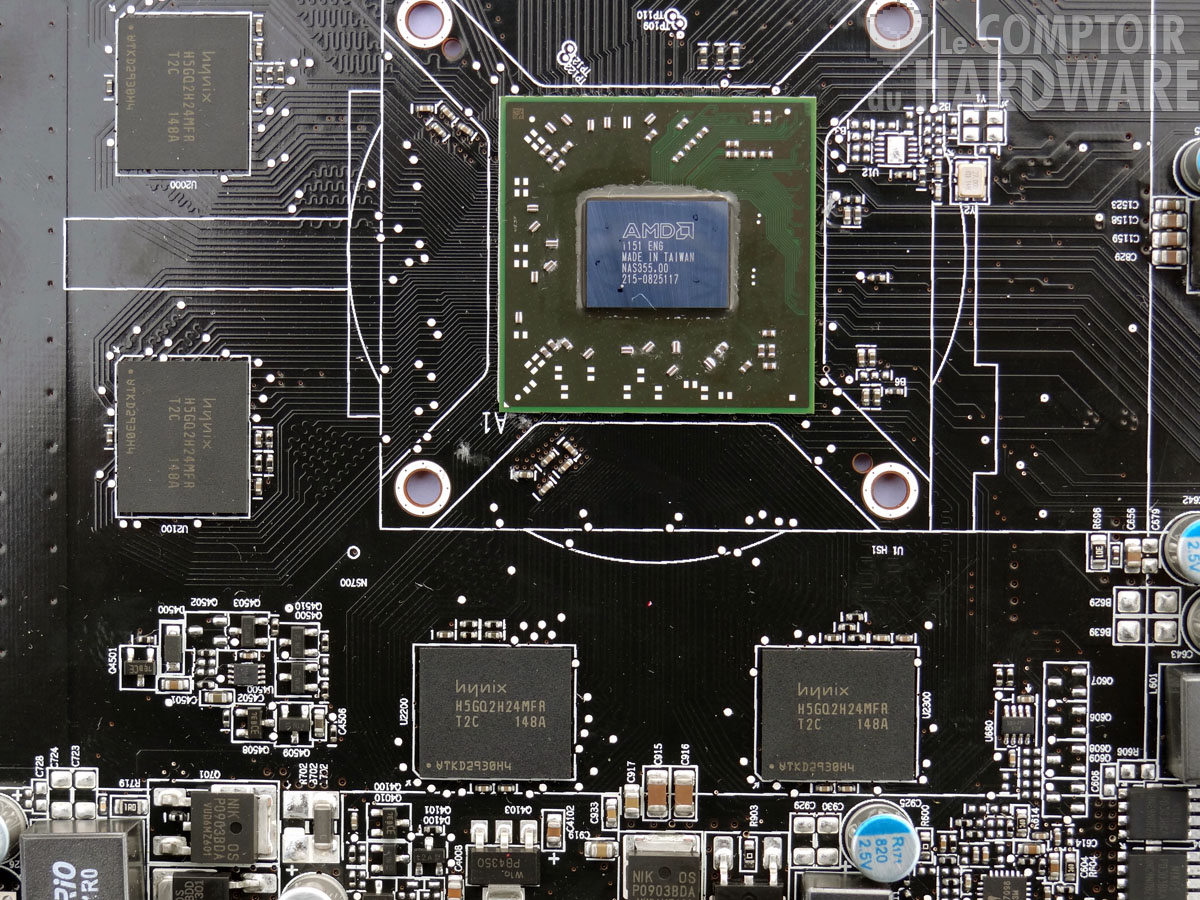

Les puces mémoires utilisées sont là aussi certifiées jusqu’à 1250 MHz, quant à Cape Verde il n’y a pas de différences notables entre cette version Pro et la version XT que l’on retrouve sur les HD 7770…
Cliquer pour agrandir
Pour conclure sur la HD7750, un petit passage obligé par GPU-Z qui nous dévoile les tréfonds de la carte. Si le nombre de ROP ne change pas à 16, deux CU sont désactivés sur Cape Verde Pro conduisant à la perte de 8 TMU (32 au lieu de 40) et 128 unités de calcul scalaires (512 au lieu de 640). La fréquence est également sérieusement entamée avec 800 MHz pour le GPU, exit donc le GHz Edition et une réduction de puissance de plus de 36% entre la HD 7770 et la HD 7750 ! La mémoire par contre ne change pas avec toujours 1 Go sur bus 128 bits cadencé à 1125 MHz. Idem concernant les fréquences au repos et la présence de ZeroCore Power.
Cliquer pour agrandir
C’est tout pour la présentation de nos RADEON HD 7700, voyons page suivante le protocole de test retenu.
