• GeFORCE GTX 560 Ti

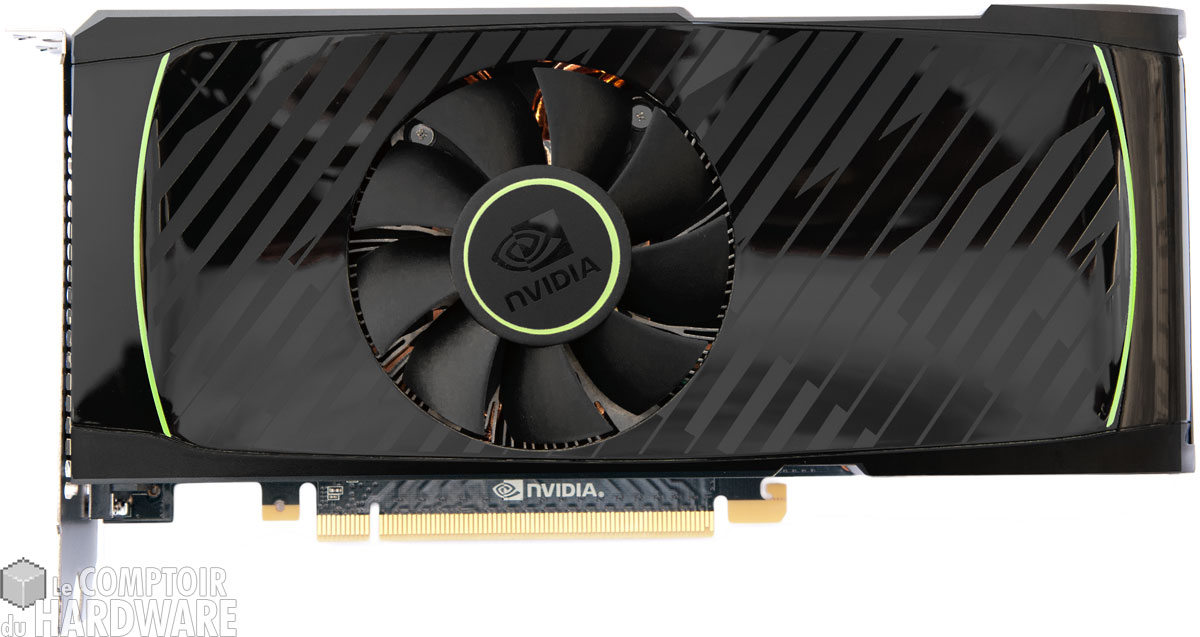

Nous avons reçu (grande première !) de la part de nVIDIA une GeFORCE GTX 560 Ti de référence. Cette dernière adopte les codes stylistiques classiques des modèles du caméléon, à savoir le noir et le vert mêlés le tout sur un PCB noir :
La GeFORCE GTX 560 Ti – Cliquer pour agrandir

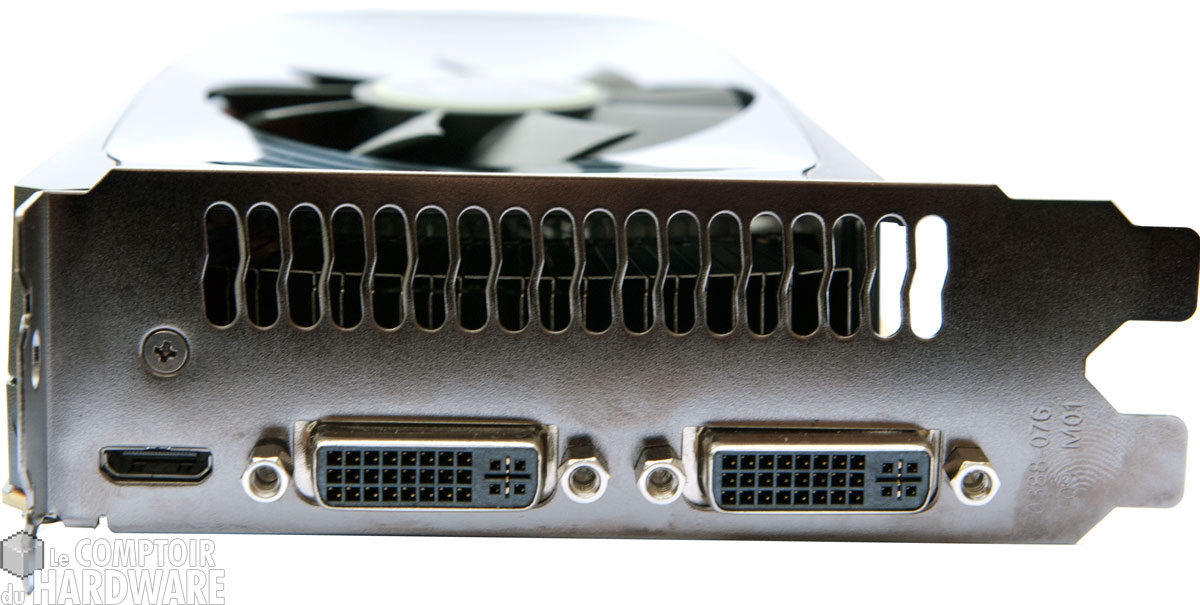

Pour alimenter la bête, deux connecteurs PCIE à 6 pins sont nécessaires, soit la même configuration que les GTX 460 et malgré l’allongement de la carte, nVIDIA les a positionnés au bout de cette GTX 560 Ti à l’image de sa devancière dans sa version de référence. Côté panel, c’est exactement le même que celui des GTX 460 à savoir de 2 DVI et une HDMI. L’espace ajouré pour l’extraction de l’air chaud n’a pas changé non plus, pour rappel AMD a réduit ce dernier pour "caser" davantage de connectiques à ce niveau.
Cliquer pour agrandiiiiiiiir

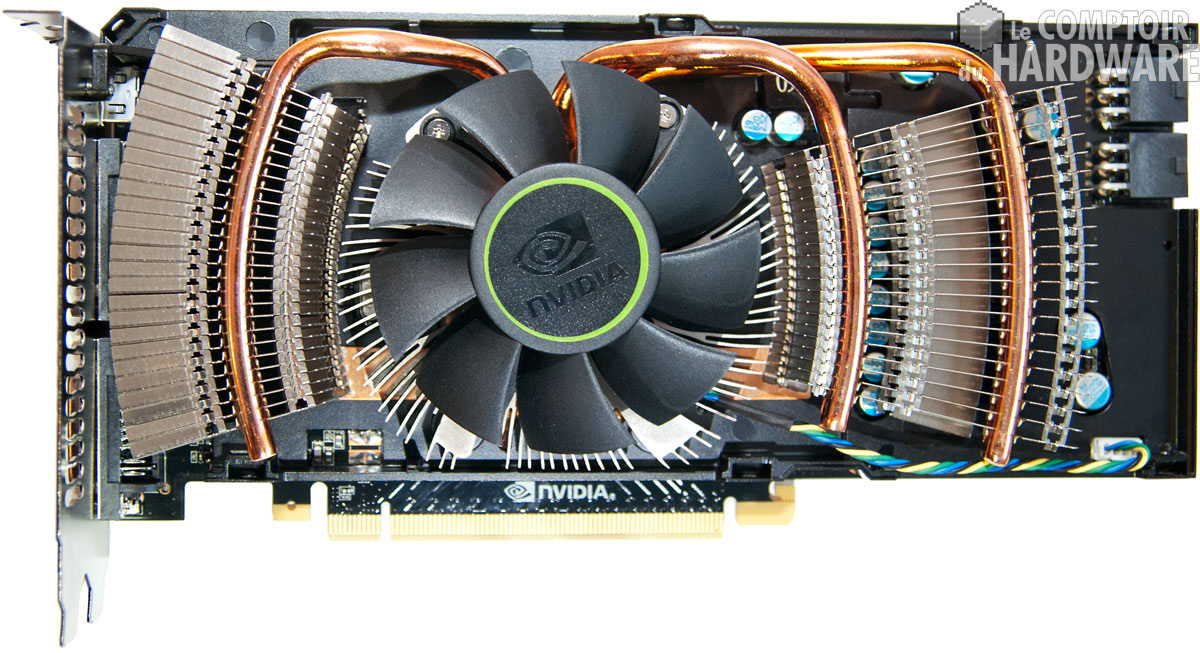

Un petit zoom sur le ventirad utilisé une fois ce dernier débarrassé de son enjoliveur en plastique. Il est composé d’un radiateur en aluminium au milieu duquel trône le ventilateur et aboutissent 3 caloducs en cuivre permettant de répartir au mieux les calories à dissiper. Classique et efficace !
Cliquer pour agrandir

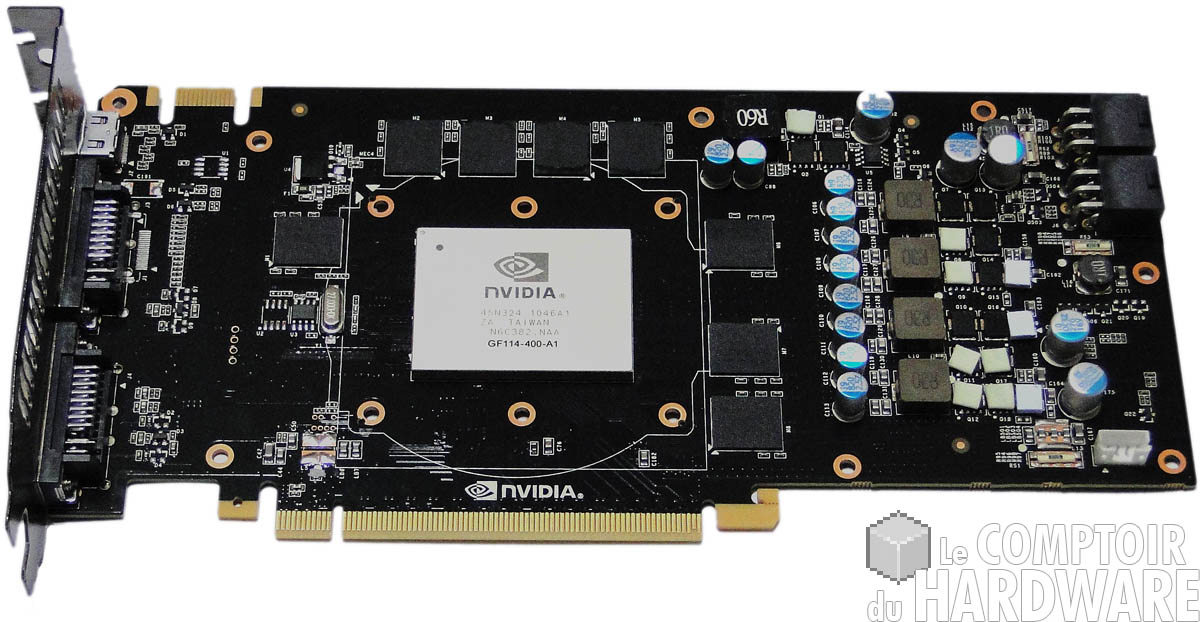

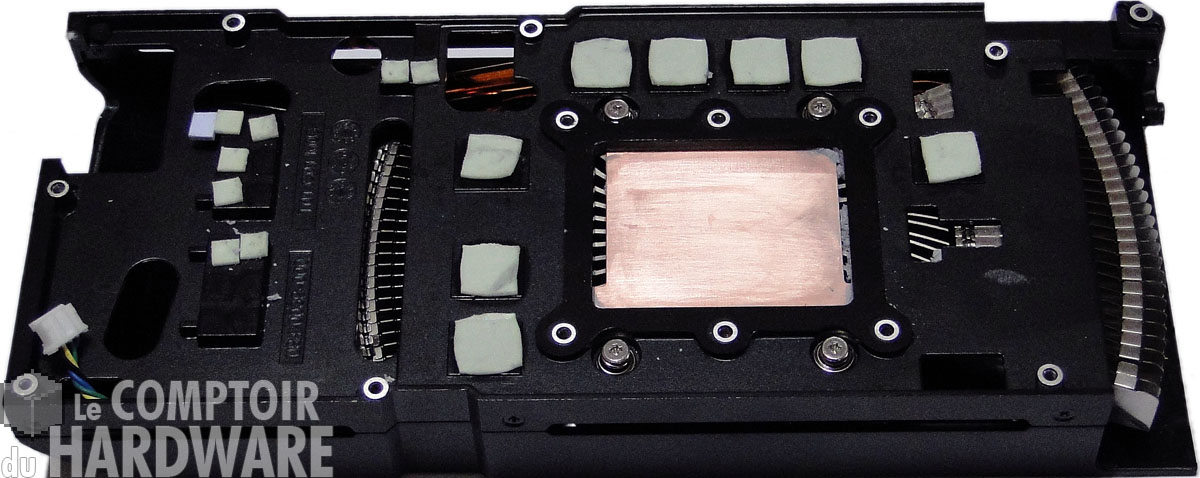

En retirant ce dernier on découvre la disposition classique du PCB avec les 8 puces GDDR5 d’origine SAMSUNG encadrant le GF104. L’étage d’alimentation a été revu depuis les GTX 460 afin de lui permettre "d’encaisser" l’envolée des fréquences GPU qui devrait se traduire par une consommation à la hausse. Le ventirad n’utilise pas la technologie DirectTouch pour ses caloducs mais dispose d’une surface de contact avec le GPU intégralement en cuivre.
Cliquer pour agrandir

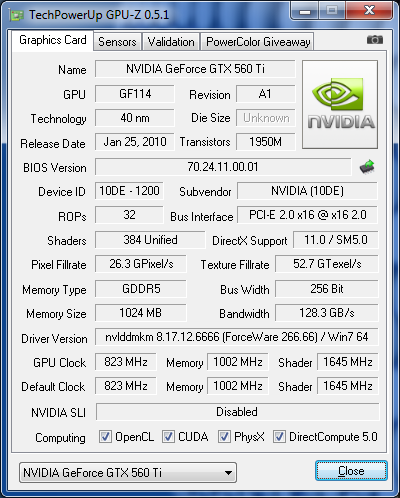

Finissons la description de notre GTX 560 Ti par GPU-Z qui la reconnait parfaitement dans sa version 0.5.1. Les fréquences sont au MHz près, celles annoncées par nVIDIA. Notons qu’au repos elles retrouvent les mêmes valeurs que sur les GTX 460. Enfin un GF104 complet, voilà de quoi aiguiser notre curiosité à l’instar du GF110 dans nos précédents dossiers !
Cliquer pour agrandir
C’est tout pour la présentation de la carte de référence, il y a fort à parier que le marché soit rapidement inondé de modèles overclockés disposant de leur propre PCB et système de refroidissement afin de se démarquer de la concurrence ! Voyons page suivante le protocole de test retenu.
